안녕하시렵니까 (90년대 신동엽버전) 날이 많이 풀렸네요. 날은 풀렸지만.. 갱제는 아직도 무더위속에서끙끙대고 있습니다. IMF 저리가라고하는듯.. 점점 더 어려워져가는 갱제속에서.. 고객님들의 주머니 속 사정을 생각하며, 동시에! 고품질의 ALC블록전문시공을 제공해드리고자.. 불철주야 不撤晝夜 매일~매일~ 코피퐉퐉!!~ 노력하는 ALC프로페셔널 홍광이 입니다.


(ALC블록 전문 시공업체 선택 중요합니다.) 바쁘다보니.. (이상하게도 왜케바쁜지..) 올해 2018년 4월 중순에 숙소 원룸인테리어 (ALC블록) 벽체 공사 완료한.. 묵은 ALC블록 시공기(실적)를 계속 연달아 포스팅 하게 되네요.


천안 외국인 전용 단지 (외국인산업단지) 반도체 공장 숙소 (원룸)인테리어 벽체 공사 - ALC블록 칸막이 내력 벽체 비중 0.5 ALC블록 규격 두께 200T 시공 하였습니다.


뭐 ALC블록시공 많은 얘기거리가 있지만.. 오늘은.. ▶ 크레인장비 사용이 불가한 건물 층에 사용한 하이랜더 장비 소개와 ▶▶ 본 숙소 ALC블록 벽체 공사에 사용한 건축자재 -ALC블록 200t 규격과 포장단위(파렛트) 이해를 위한 설명, ▶▶▶ ALC블록시공방법·시공법 소개등을 말씀드려봅니다.

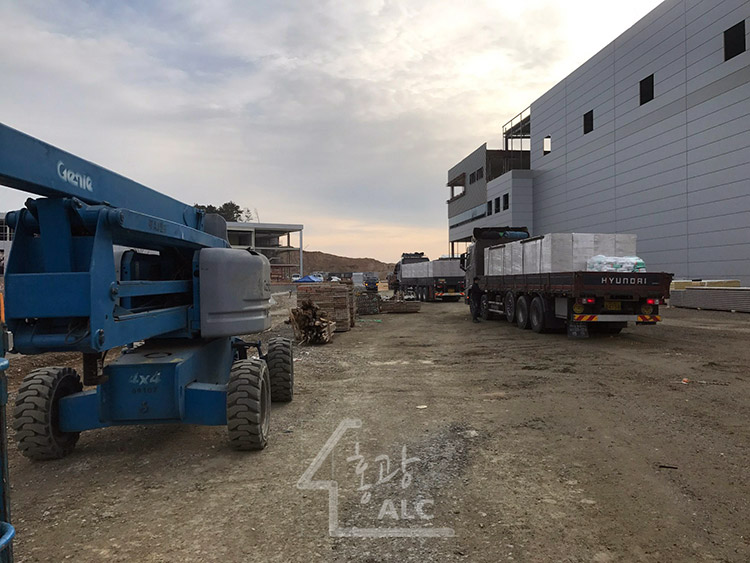

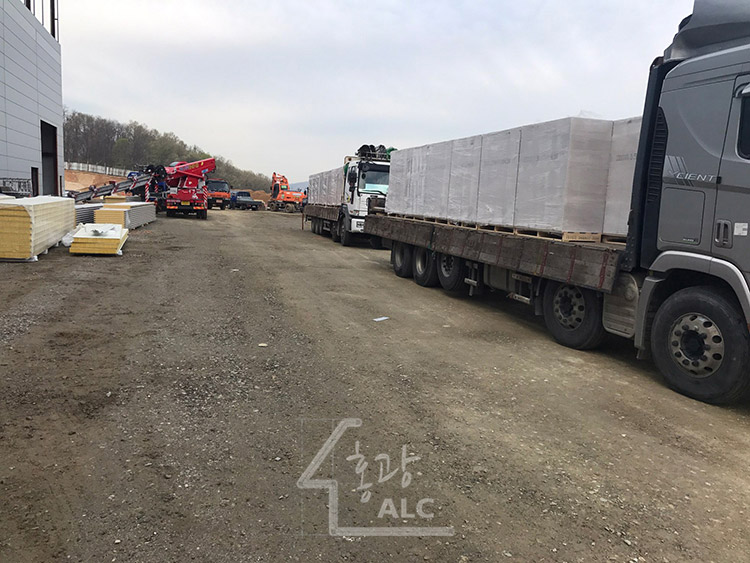

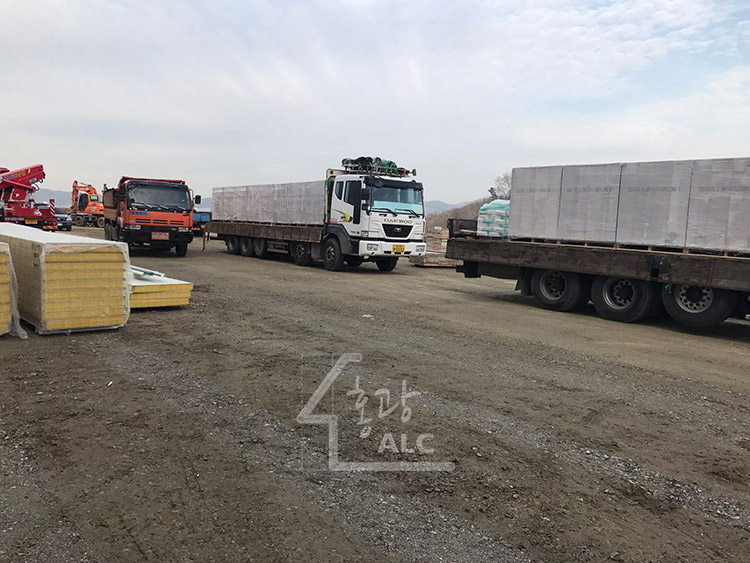

충북 음성 성은 ALC 공장에서 운송되어온 친환경 건축자재 ALC블럭들입니다. 천안외국인전용단지가 생소하신분들을 위해 몇 링크를 올립니다.




[ 참고 - 외국인기업전용단지제도 ]

□ 도입 경위 ㅇ공장용지의 저가공급 및 임대료 감면 등을 활용하여 외국인의 제조업투자를 촉진하기 위해 94년 도입 - 근거법률 : 공업배치및공장설립에관한법률 제35조의 3 - 지정·관리권자 : 산업자원부장관(한국산업단지공단에 위탁관리) □ 지정 현황 ㅇ94. 10 천안제3지방공단(473천평) 및 평동지방공단(820천평)의 일부를 외국인기업전용단지로 지정 - 광주평동 : 공장용지 190천평(분양 62천평, 임대 128천평) - 천안 : 공장용지 149천평(분양 57천평, 임대 92천평) ㅇ98. 8 대불국가산업단지(3,370천평)중 290천평을 외국인기업전용단지로 지정(전량 분양용지) * 임대용지는 천안시와 광주광역시로부터 국가가 매입하여 국유재산으로 관리하고 있으며, 광주평동 및 대불단지의 미분양용지 전부와 대불단지 일부(64천평)을 임대용지로 전환(99.12) □ 주요 지원제도 ㅇ전용단지내 임대용지 조성 - 임대료 : 천안 년4,800원/평, 광주평동 년 1,587원/평, 대불 년 1,078원/평 ㅇ임대료감면 - 1백만불이상 고도기술수반사업 : 무상임대 - 1천만불이상 일반제조업 : 75% 감면 ㅇ분양가인하차액 보조(대불단지) - 투자유치시 사후적으로 분양가(229천원)의 50%를 전남도와 정부가 50%씩 보조 ㅇ고도기술수반사업에 한해 - 법인세·소득세 7년 면제, 3년 50% 감면 - 취득세·등록세·재산세 및 종합토지세 5년 면제, 3년 50% 감면(15년까지 연장 가능) ( 출처 ndsl www.ndsl.kr )





숙소 원룸인테리어 alc블록 벽체 공사에 사용한 alc블록의 규격은 → 두께 200㎜ → 높이 300㎜ → 길이600㎜ 자재 입니다. 포장단위는 7개 블록으로 층으로 쌓아 x 4열..해서

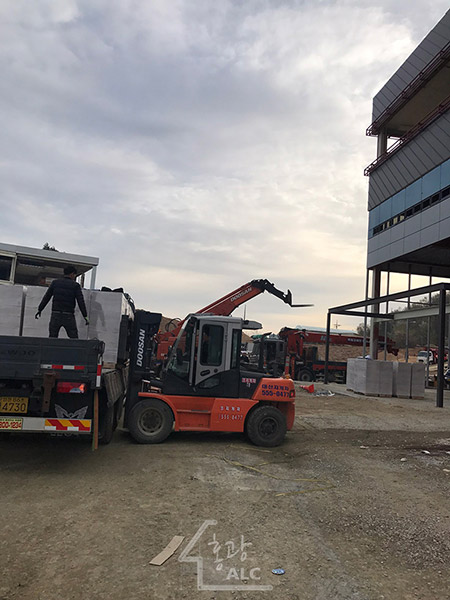

☆ alc블록 규격 및 포장단위 설명 사진 : 두께 200㎜ x 높이 300㎜ x 길이 600㎜ / 매수 총 28장 1개 파레트포장 되어 성은alc공장에서 생산 출하되어 대형트럭으로 운송되어 지게차로 운반중인 모습입니다. alc블록 매수 28장으로서 한 파렛트(Pallet)로 포장되어 운반됩니다.


아래 동일 alc블록 규격 실측한 포스트를 바로가기를 올려드립니다.


alc블록 벽체 칸막이 시공 치고는 평균적으로 볼때 좀 더 두꺼운 규격의 블록을 사용하였습니다. ALC블록 두께가 두꺼워질수록 단열 및 방음성능이 높더 높아집니다. 물론 시공을 잘해야합니다.

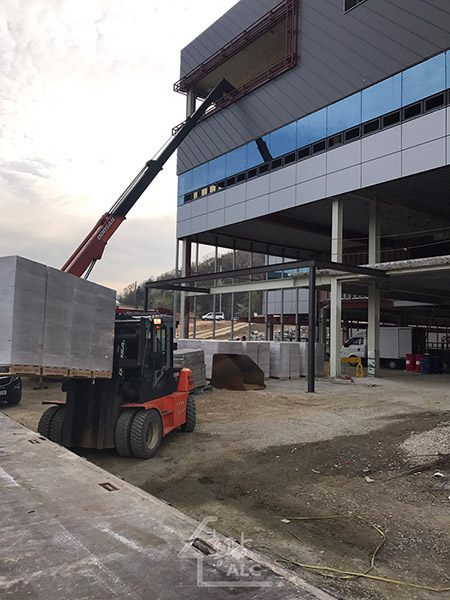

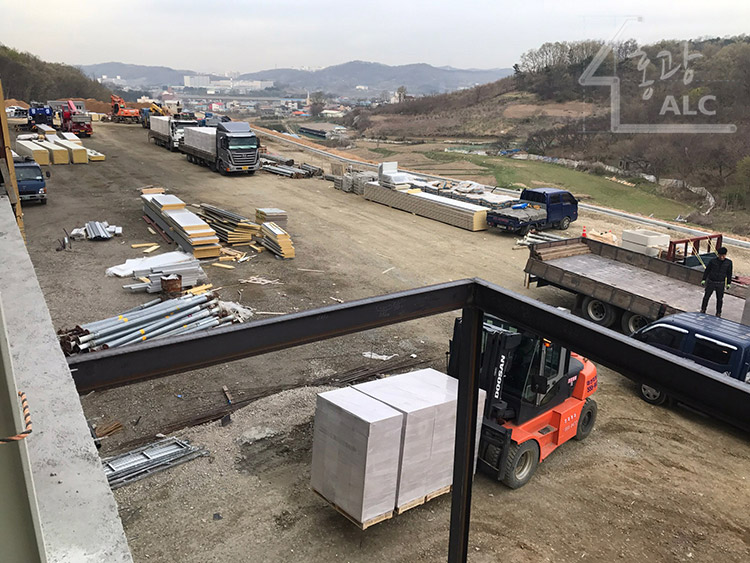

지게차로 인양·운반중입니다. 저희가 사용하는 alc자재는.. 충북 음성 성은 alc 공장에서 생산되는제품입니다. 성은alc 건축자재는 일본 DUROX社와 기술제휴하여 열관류률등, 구조계산되어 정확한 길이와 치수로, alc 블럭, 인방, 판넬등 우수한 고성능 alc건축자재를 생산을 위한 공장 및 설비 를 갖추었으며, 비중, 압축강도, 열전도율등 KS 기준을 만족시켜 제조되고 있습니다.


주식회사 성은 ALC 홈페이지


alc시공 첫날 새벽부지런히 alc블록조적 작업을위해준비중인공사 현장의 모습입니다.


ALC블록 양중을위해 여러 장비를 렌탈하였는데요..이 기중기는..상시.. 저희가 많이 쓰는대형 크레인 장비 입니다.

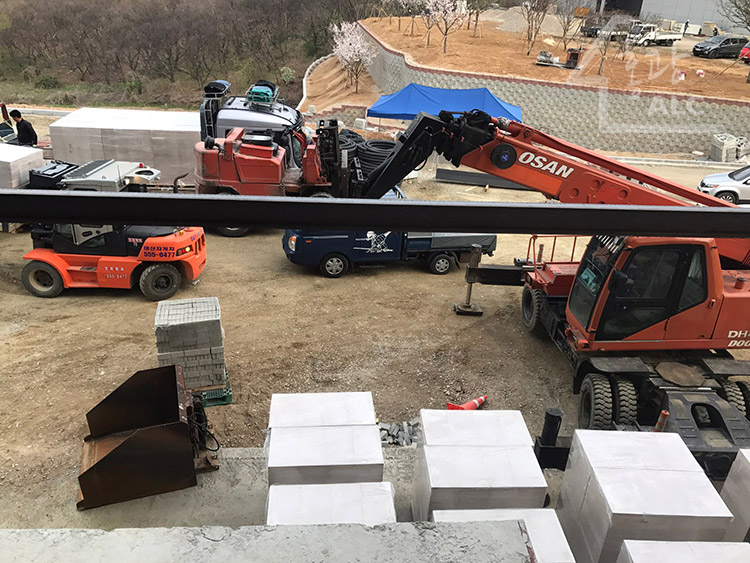

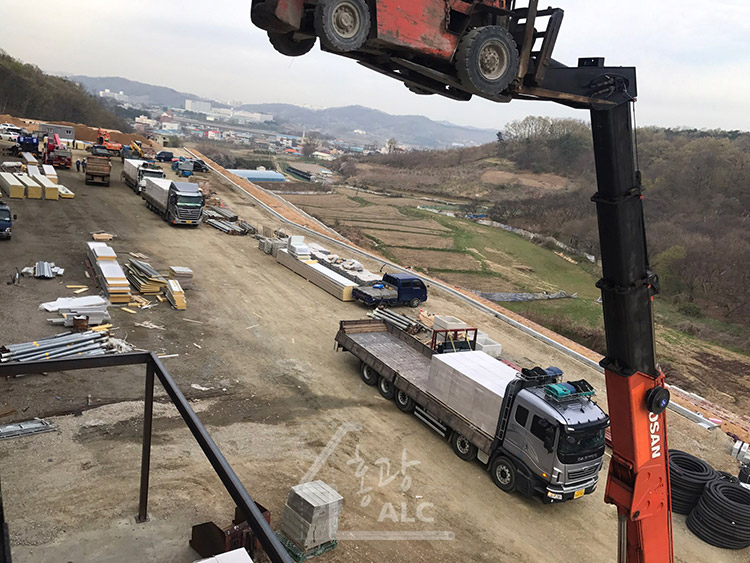

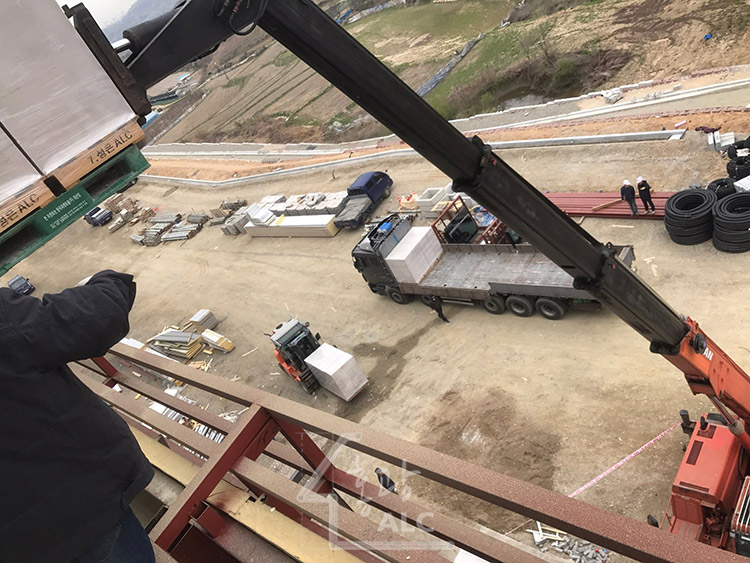

그리고소개드릴바로 이 하이랜더 장비는..때때로요긴하게 쓰고있는장비입니다.ALC블록파렛트양중에큰 도움이 되고 있는장비랍니다.

44311b9955066cb5f164841b7a55f882_1554018239_6448.jpg 44311b9955066cb5f164841b7a55f882_1554018239_6983.jpg

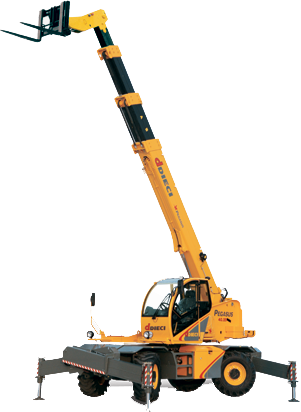

장비 전체 바디샷을 못찍었지만.. 뭔가 독특한 크레인 장비 로구나.. 하실겝니다. 지게차와 크레인의 만남 이랄까요.. 하이랜더 장비 -텔레스코픽 핸들러(텔레핸들러) 장비중 하나입니다.


⊙ 사진 출처 : 전국건설장비 http://xn--z69alsg81bdwc4rlgqa.kr/bbs/board.php?bo_table=jang10&wr_id=1


ALC블록 파레트단위로양중을 하는데요..2층에 올릴경우지게차로 불가능하며크레인(기중기)는천정고가 낮아 사용이 어렵죠..이럴때..욘석을 써준답니다.정식 명칭은 텔레스코픽 핸들러Telescopic Handler또는 텔레 핸들러Telehandler

라고 합니다.

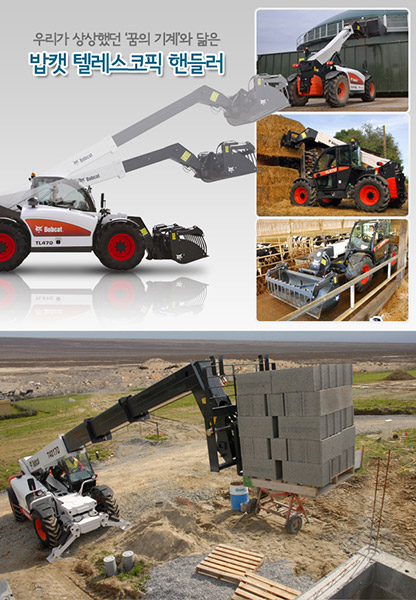

대기업 두산의 "두산밥캣 Bobcat"에서취급하는종류 -건설장비중 하나입니다.이건 저희가 쓰는 하이랜더보다

훨씬 소형인데요..비슷하죠?

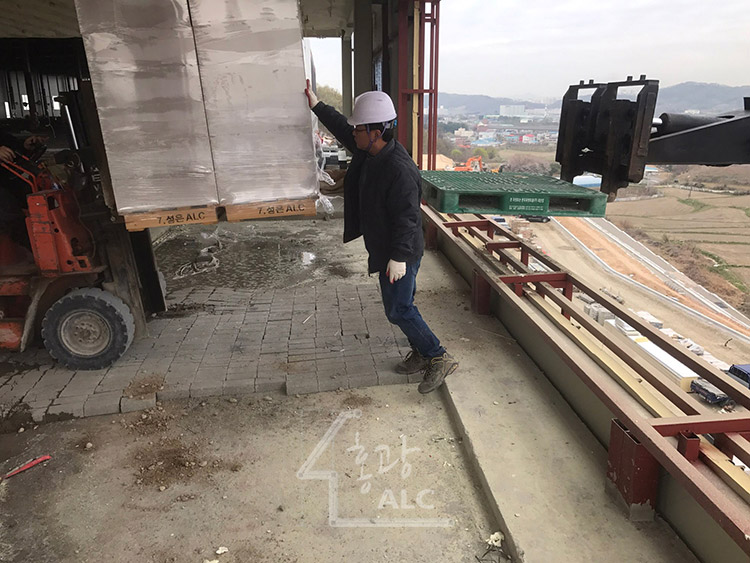

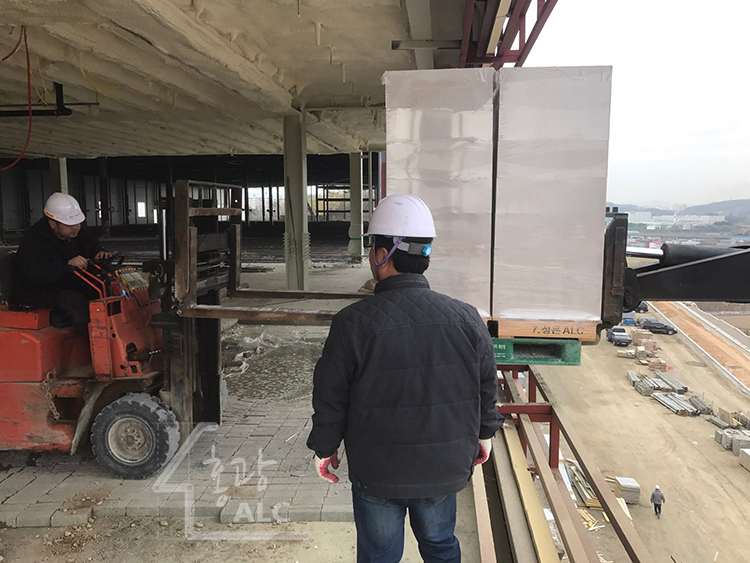

하이랜더로 양중한ALC블록 파렛트들을지게차로 바로 받아..ALC블록 룸 벽체 공사 할장소로 운반합니다.

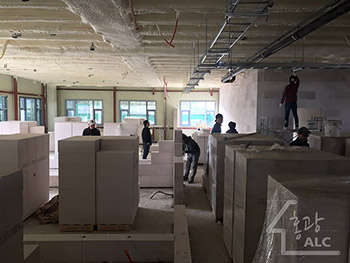

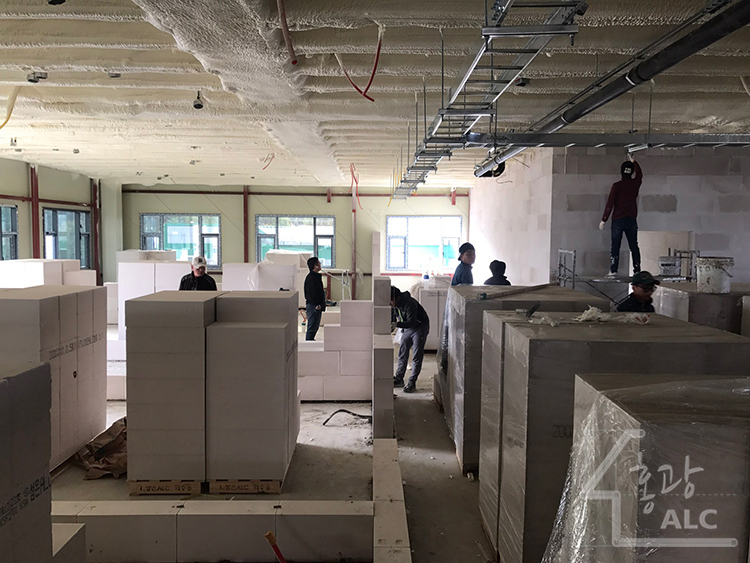

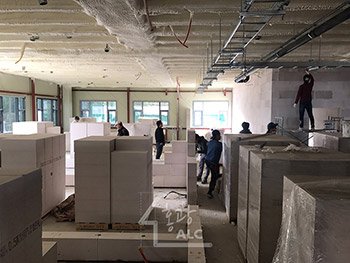

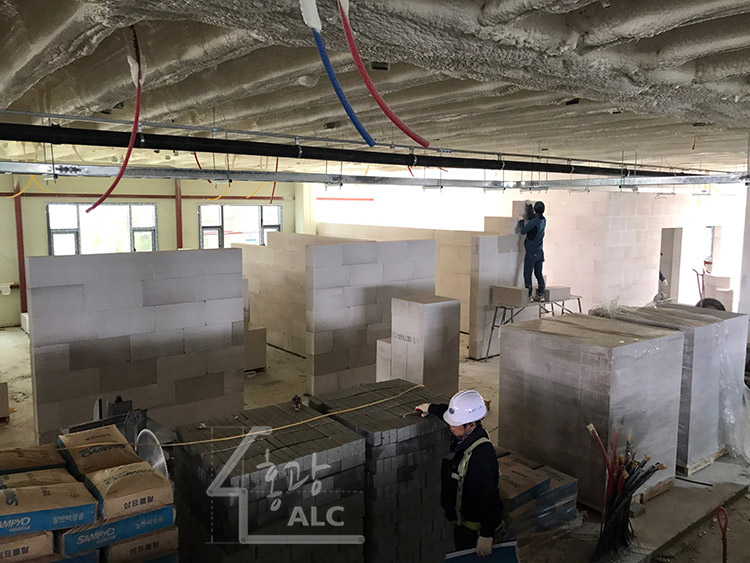

분주해 보이는단지 내숙소 원룸인테리어 -ALC블록 시공 현장입니다.이미 벌써먹줄 및 줄작업후1단 이상으로 벽체조적이진행된 모습입니다.

44311b9955066cb5f164841b7a55f882_1554018738_349.jpg 44311b9955066cb5f164841b7a55f882_1554018738_4033.jpg

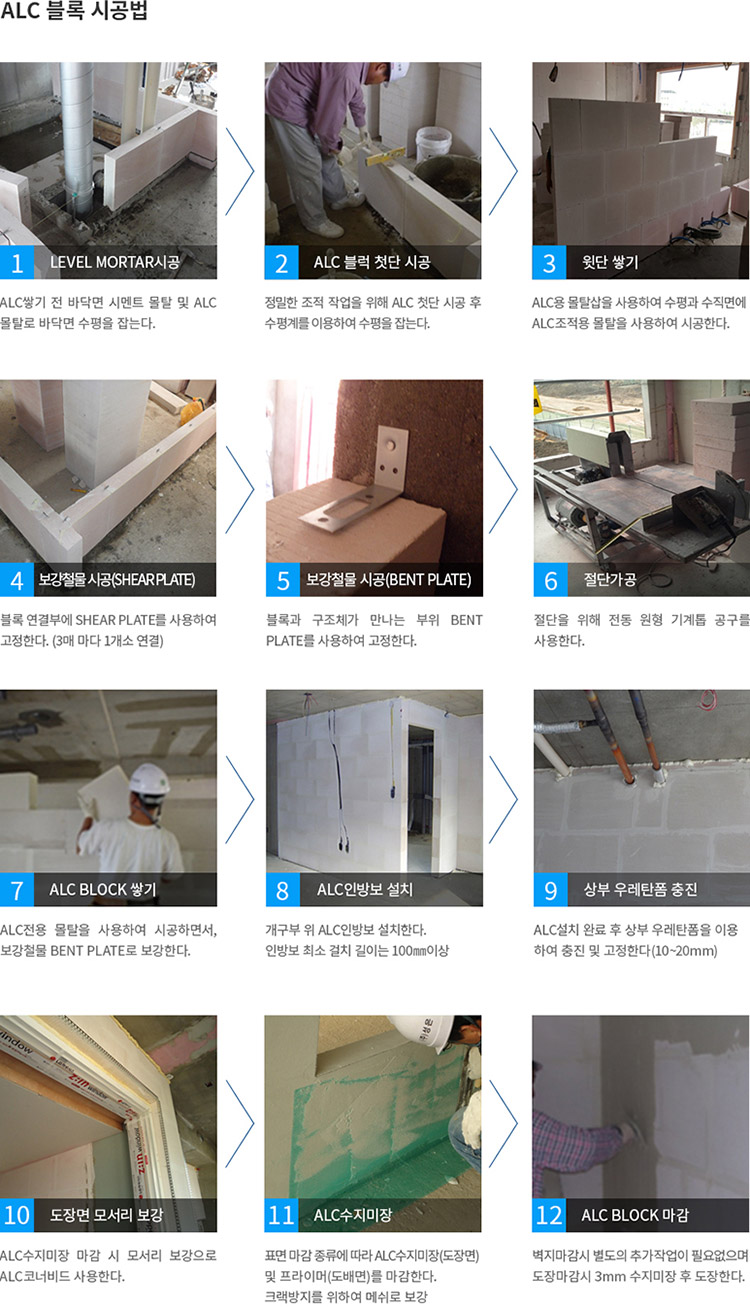

아래는 ALC (Autoclaved Lightweight Concrete)블록 시공 방법 및 순서 입니다.


최근 성은ALC의ALC블록시공법이다시 정리 되어져..좀더 정확한정보전달을 위해..내용텍스트도 올려봅니다.


[1] LEVEL MORTAR 기초 모르타르 시공

ALC 블록 쌓기 전바닥면 시멘트 몰탈 및ALC 몰탈로 바닥면수평을 잡는다.


[2] alc블록 첫단 시공

정밀한 조적 작업을 위해ALC 블록 첫단시공 후수평계를 이용하여수평을 잡는다.


[3] 윗단 쌓기

수평을 잡는다.ALC용 몰탈삽을사용하여수평과 수직면에ALC 조적용 몰탈을사용하여 시공한다.


[4] 보강 철물 시공 (Shear Plate)

블록 연결부체Shear Plate를사용하여 고정한다.(3매 마다 1개소 연결)


[5] 보강 철물 시공 (Bent Plate)

블록과 구조체가만나는 부위Bent Plate를 사용하여고정한다.


[6] 절단 가공

절단을 위해 전동 원형기계톱 공구를 사용한다.


[7] ALC Block 쌓기

alc전용 몰탈을사용하여 시공하면서,보강 철물Bent Plate로 보강한다.


[8] ALC 인방보 설치

개구부 위ALC인방로를설치한다.인방보 최소걸치 길이는100㎜이상


[9] 상부 우레탄폼 충진

ALC설치 완료 후상부 우레탄폼을이용하여 충진 및고정한다. (10~20㎜)


[10] 도장 면 모서리 보강

ALC 수지 미장 마감 시모서리 보강으로ALC 코너비드를사용한다.


[11] ALC 수지 미장

표면 마감 종류에 따라ALC 수지 미장 (도장면)및 프라이머 (도배면)를마감한다.크랙방지를 위하여메쉬로 보강.


[12] ALC Block 마감
벽지 마감 시별도의 추가 작업이필요 없으며도장 마감 시3㎜ 수지 미장 후도장한다.



[PRO ALC] 홍광ALC시공전문팀

ALC조적및시공경력 28년차 20년 이상 경력 제 1팀 / 젊은 전문ALC조적공 2팀 / 대기 ALC시공인 3팀


▶ 1992년 대기업 건설사 대규모 아파트 ALC내력벽체 조적 하도급 시공 시작하여 유지되어온 고정팀.▶ 체인 브랜드 코인노래방인테리어 칸막이 소방허가 준수한 에이엘씨블록 시공완료 90건 이상.▶ 모든벽체물려쌓기 ALC공법만을 고수 / 100년 이상의 내구성과 수명 / 균열, 크랙 없는 튼튼한 벽체▶ 방송국 건설시행사 협력하도급 / 현재 합천 순천 테마파크, 대구, 오산 드라마세트장 건축현장 ALC 시공중▶ 드라마 영화 세트장, 테마파크 - 공법 특허 적용한 alc블럭, 인방, 패널 시공.
