ALC패널 시공 방법

ALC패널 시공 방법

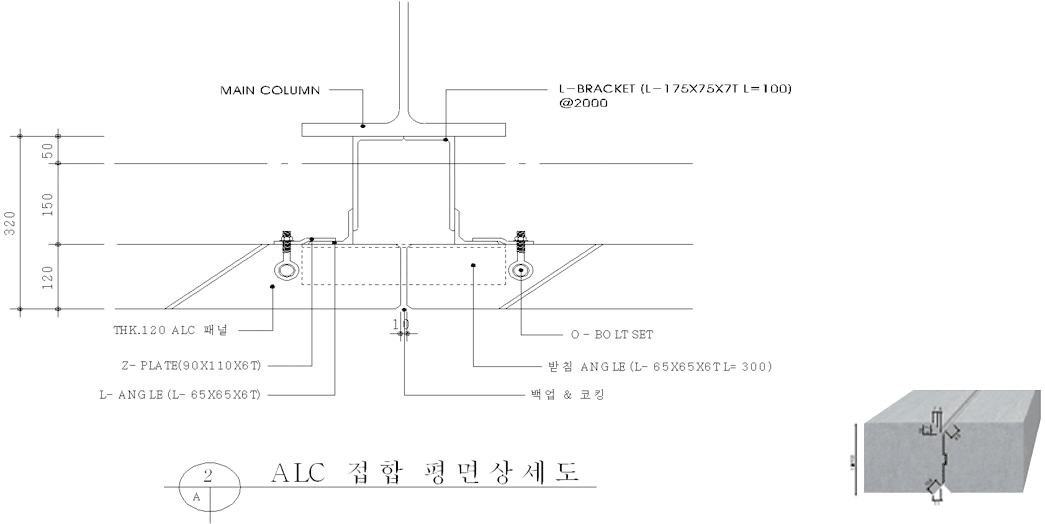

패널 하단 측변에 L형 Plate를 위치시키고 철골과 용접을 이용하여 구조체(철골)에 고정시키며 패널 장변의 양단을 ALC용 특수볼드 (O-Bolt)를 이용하여 구조체(기둥, 보)에 고정하는 공법입니다.
적용 이유
▶  내구성 : 온도 변화에 따라 변이가 생기지 않음.
▶  내진성 : 건식공법이므로 지진에 강하며 가까운 일본은 건축물의 80% 적용
▶  내화성 : ALC THK 100㎜, 2시간 내화, (당연내화구조)
▶  시공성 : 작업성이 우수하여 소수 인원으로도 원하는 공정을 충분히 맞출 수 있다.
개보수시 작업이 쉽고 편함.
무늬디자인이 다양하여 건물의 특성과 건물의 용도에 맞는 시각적 효과를 줄 수 있어 어떠한 건물에도 적용 가능.
▶ 3D 시공 도면
▶ 벽체

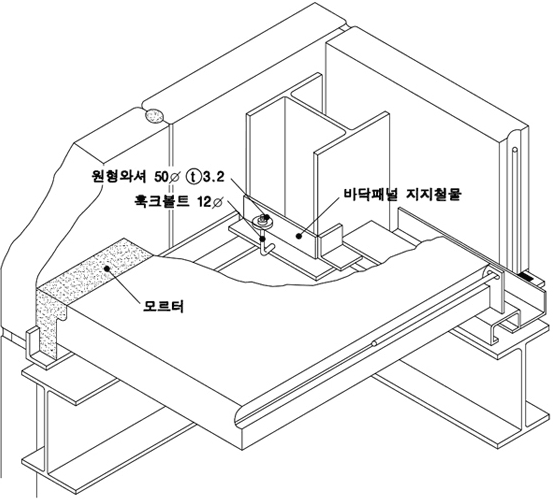

▶ 바닥

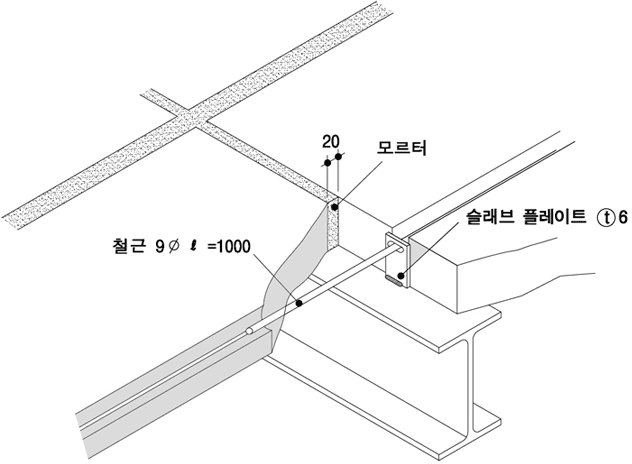

▶ 지붕
  • 1
    BRACKET 설치

    ALC PANEL 하지철물 작업중 최초에 시공되는 작업이며, L-ANGLE 설치를 위한 선행 작업.
  • ■ 설치인원 : 2인 1조
    ■ 주자재 : 앵글피스 (BRACKET) 125 x 75 x 7T L=100
    ■ 사용 장비 : 스카이 7T (50M)
  • 2
    L-ANGLE 설치

    BRACKET에 L-ANGLE을 설치하며 ALC PANEL을 설치하기 위한 선행 작업.
  • ■ 설치 인원 : 3인 1조
    ■ 주자재 : L-ANGLE 65 x 65 x 6T
    ■ 사용 장비 : 스카이 7T (50M), 유압크레인 50T
    ■ 설치 간격 : 가로 2,500MM, 세로 5,000MM
  • 3

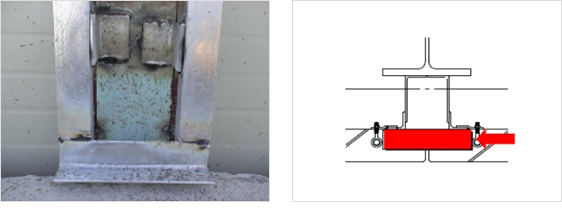

    받침앵글 설치

    ALC PANEL 세로 3매당 (H:1800MM) 1개소 설치.
  • ■ 설치인원 : 1인 1조
    ■ 주자재 : 앵글 65 x 65 x 6T L=75
    ■ 사용 장비 : 스카이 7T (50M) 또는 곤도라
  • 4
    은분 (방청) 도색

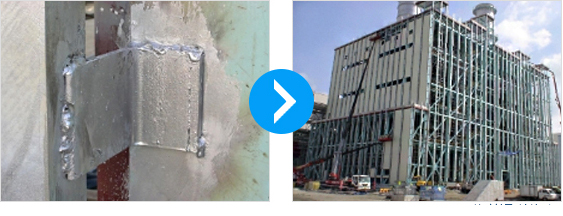

    모살 용접 완료 후 철물 부식 방지를 위한 작업.
  • ■ 설치인원:1인 1조
    ■ 주 자 재 : 은분
    ■ 사 용 장 비 : 스카이 7T (50M) 또는 곤도라
  • 5
    ALC PANEL 현장 입고

    밴딩은 5~6매에.. 2개를 하여, 2단 적재일 경우 하단과 중앙부에 파렛트를 넣어 고정.
  • ● 운송차량 : 18T~25T 카고 트럭
  • 6
    ALC PANEL 하차

    지게차를 이용하여 1~2 파렛트씩 하차.
  • ● 사용장비 : 지게차 (3.5T)
  • 7
    ALC PANEL 양중

    유압크레인을 사용하여 현장 가공장으로 양중.
  • ● 사용장비 : 유압크레인 (50T)
  • 8
    ALC PANEL 현장 가공 (천공)

    O-BOLT SET 를 조립하기 위한 천공 작업.
  • ● 사용 장비 : 드릴
    ● 설치 인원 : 2인 1조
  • 9
    ALC PANEL 현장 가공 (O-Bolt 조립)

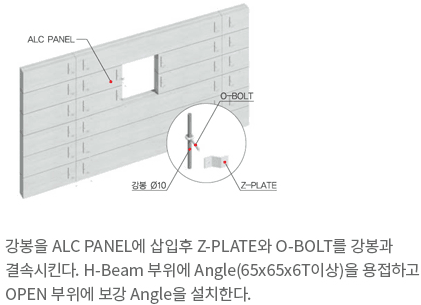

    수직 및 수평을 천공 한 후 O-BOLT 조립
  • ● 사용장비 : O-BOLT 세트 (강봉, z플레이트볼트, 너트)
    ● 설치인원 : 2인 1조
  • 10
    ALC PANEL 설치 작업

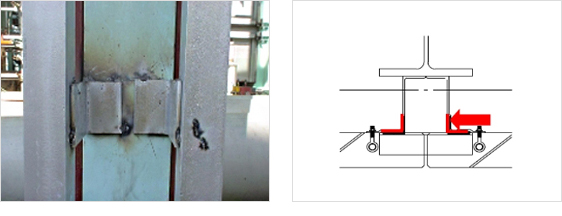

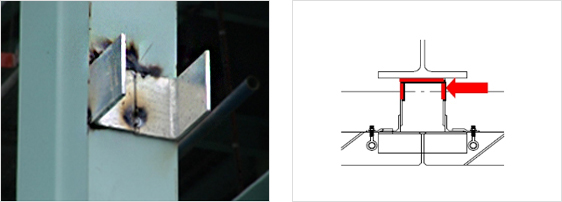

    O-BOLT 조립 완료 후 양중하여 L-ANGLE 과 Z-PLATE를 용접하여 고정.
  • ● 사용장비 : 크레인, 용접기
    ● 설치인원 : 2인 1조
