논산 연부읍 밀리터리 테마파크에  "서바이벌 세트장 겸 SBS 영화 드라마 CF 등의 촬영 세트장"  신축 건설현장의 ALC시공기 두번째 편입니다. 위 사진은 도면의 D6 파트의 건축물입니다. 빨강원은 폭격등으로 파손된 건물 한쪽입니다.

서바이벌 게임 세트장 겸 SBS 방송 촬영 세트장의  "항공촬영"과 비슷하게 흉내내어 찍어본 신규 세트장 시공 현장의  전체적 동영상 구경하고 가실께요~

위에서 이렇게 찍어보니 제가 생각했던것 보다도 훨씬 규모가 컸네요. 이런걸 하고 있었다뉘...  역시 안에서만 보는것과 나와서 보는게 다르네요. 대관소찰大觀小察 해야겠습니다.

평면도의 빨간 라인 친부분입니다. 도면을 18도 돌려놓아서... 남향이 아니라 북향에 있습니다.   사진에서는 잘 보이지 않으나 건물머리 왼쪽 모서리(사진의 건물머리 오른쪽 부위)부분이  폭파 등으로 유실된 형태를 그대로 시공한것입니다. 저희가 시공하는 구획의 건물들이.. 대체로 폭파된 컨셉의 디자인 형태를 갖고있습니다.

이러한 가공절단이 가능합니다.   저희 홍광alc만의  타업체에서 흉내낼 수 없습니다.  이러한 상하좌우의 곡선면을 만들어낼 수 있는것은 저희가 1992년도 부터 대한민국 대기업들이  ALC를 들여봐 공사할때부터 수많은 시행착오를 거치며 얻게된  노하우와 시공능력입니다. ​

또한 자체적 절단가공기를  저희의 시공 능력과 기술을 받쳐줄수 있도록  개발, 제작하였기에도 가능한것입니다. 이러한 가공절단이 가능함으로.. 50년대 전쟁 폭탄맞은 형태로 연출된 건물을  그대로 구현이 가능한것이죠.(저희로서는 껌이죠^^;)  아래 저희가 맡은 폭탄맞은컨셉의

※ 밀리터리 테마파트 - 신규 서바이벌 세트장 (sbs 촬영세트장 겸) 부분 폭파 컨셉 연출 건물 디자인 도면

D7 건축물입니다. 폭파된 형태로 연출된 디자인의 건물입니다.​ 건물의 위치를..  빨간 라인으로... 평면도에 표시하였습니다. 서바이벌 게임 시작시 이 건물의 문의 열고 들어오는것을 게임의 시작으로 하는 모양입니다.  이거이 이거이... 서바이벌 게임 해볼만 하겠습니다. 재밌겠는데요..오호.. 쉽게 말해 실제세트에서하는..  어른들을 위한 총싸움 서바이벌 게임장이네요..^^​ 날이 저물고 조금씩 어두워질때쯤되면.. 동네 얘들이 슬슬 기어나와.. 문방구에서 살 수 있는 화약넣는 장난감총을 들고.. (바닥에 던지는 화약도 있죠 딱콩!!~ 딱콩!!~하는..ㅎ^^) 모여서 팀을 둘로 나눠서 악당팀하고 좋은팀하고..ㅎㅎㅎ 정말 재밌었습니다.  (사진은 대략 현재의 50대어른들이 어릴적 놀던.. 때쯤이네요. 뭐 저희때와 크게 다르지 않습니다.)

※ 사진 출처 : :http://m.blog.naver.com/s5we/220659968177

1950년대의 건물들이다보니..일제강점기의 영향과 6.25전쟁의 격량과 시련이 느껴집니다.  ​현재를 보면 뭐 여러 사회적문제가 많으나 얼마나 잘살게 된 세상인지 모르겠습니다.  그동안의 역사가 있었기에 현재의 우리들이 있는것이죠.  드라마같기도한..이 역사가 지나오게된.. 각 역할을 맡으신 모든 분들과.. 민족을 지키기 위해 애쓰신   애국지사, 순국선열 독립유공자분들께도 감사드립니다.



오른쪽 도면의 빨간 박스 위치 건물에서 바라보고 찍은 사진입니다. 전체 시공중 1/3가량 진도나간 상태의 모습입니다.   본 alc시공현장에 투입된 시공인중 90%가  시공경력 10년차 이상 + 나이 30대의  젊고 정신맑고 에너지 넘치는   열혈청춘시공인들입니다!!!

아예 각 건물을 할당해서 책임지고 짓도록 하였습니다.  젊고 똑똑하여 다들 10년차 이상의 시공경험 경력을 가지다 보니.. 각자가 다 도면을 정확하게 볼줄압니다.  당연히 하자 발생하지 않고 에너지가 좋으니 스피드가 있어  공기가 단축되는 부분이 있습니다. 물론 자체서비스로서 세심히..

고품질시공하면서 원래 일정에 맞게 됩니다.

26년차의 수많은 시행착오와 노력으로 만들어진 시공능력 노하우, 기술력

+

도면을 정확히 볼줄아는 똑똑함과 에너지넘지는 젊음의..

시공경력 최소 10년차이상의 숙련시공인들

+

거의 최저의 저렴한 단가

+

시공 품질을 보장 :  최종 노클레임으로

하자 없도록 해드림.

alc 인방 보 설치 작업 중인 모습입니다.  차분히 정확히 수평수직 오차 없도록 작업하고 있습니다. 본 세트장의 건축물들이 1950년대 스타일의 건물들이라..  창호와 문등 개구부가 억수로 많아..  ALC 인방자재와 시간이 한없이 들어간 사례입니다.   정말 젊은 시공인들이 스피드로 신속히 작업하는데도..  불고하고 딱 공기만 맞추는정도의 속도가 나오는데요..  정말 작업이 많았습니다.

윗 사진 보시죠. 창문 갯수보십시요. 저희가 주로 시공하는 주택에는 개구부가 아무리 많아봤자.. 대략 6~8개 이내인데요.  본 세트장은 정말~정말~정말 창문이 많습니다. 일복이 터진게지요. ALC건축물은..  ALC벽돌로 쌓아 만든 벽체가 골조이면서 벽체입니다. 그래서 내력벽이라고합니다. 별도 철근등의 골조시공과정이 없고  자재의 무게가 가벼운편이라 공기가 상당히 단축됩니다.

경량기포콘크리트로서 일반 콘크리트보다 10배~15배의 단열성능 효과가 있으며, 저희가 사용하는 ALC자재는  "(주)성은"의 "아토피마크인증"받은 고급자재입니다.  어마한 하중을 견뎌내는 실험으로도 입증  되었기도 합니다.  ALC는 전편에서도 말씀드렸듯이 불연 내화재로서  불에 타질 않아 모든면에서 유리한 자재 및 시공입니다. 실제 주택처럼 거주하는 용도는 아니어서 보강철근들어간 판넬 설치 작업이 없습니다. 외관으로 보기에 1층과 2층으로 나누어진것 같지만  건물안에서 보면 사진처럼 1층과 2층이 뻥뚤려있는것이죠.  아마도 철골공사를 별도로하여 내부에서 관람할 수 있는 공사를 별도로 할것 같습니다.

건축물들의 모든 기둥이 저렇게 빨강원표시해 놓은것 처럼 ALC블럭 들이 서로 물린 구조로 작업하였습니다. 그리고 바깥쪽으로는 원래 "조각팀" 이 단순 이어붙이기로 작업되어있던 부분인데.. 저희가 물려쌓기 하면서 돌출되어 모양이 나오도록 동시작업을 한것입니다.

2층 바닥 슬라브가 없으니.. 우마를 이렇게 높게 해서 블럭 쌓기를 하고 있습니다.​한명은 블록을 절단해주고 한면은 올리고 한명을 조적작업합니다.

ALC 전용 혼합 모르타르를 바르고 있습니다. 침을 질질 흘릴정도의 충분한양!!  부재재도 아끼지 않습니다!! (ALC 블럭이 좋아합니다.^^)

오차 없이 수평과 수직을 정확히 맞추어야하며, 면갈이작업은 하지 않습니다.  옛날사람들처럼 문 적당히 만들어서 끼워넣고 문틈생기면 문풍지 넣는식의 작업은 하지 않습니다. 한장을 정확하게 장인의 마음으로 오차없이 최대한 밀착시켜 쌓습니다.이렇게 작업할시 벽체 전체가 하나되어 건축물의 하중 및 인장강도, 내구성이 좋아지며 벽의 어디 한군데를 해머로 가격해서 뚫는다 하여도 벽체가 그대로 구조와 형태를 유지하면서 그 가격한 부분만 손상을 입게 됩니다.  균열 크랙도 거의 없어 추후 10년 20년 사용시에도 유지보수면에서 절약됩니다.

정성을 들여 블록 한장을 정확하게 쌓고 있는 모습입니다.(조적팀  - 시공인께서는 대략 16년차이상으로 연세가 좀 있으신 분입니다.)

※ 밀리터리 테마파크의 신규 50년대로 재현한 서바이벌 게임 세트장 ALC 시공 동영상

※ SBS 야외 방송용 세트장 건물 ALC 시공 동영상

홍광ALC팀의 메인 시공인 이신..  이니셜K님 이십니다. 요새 부쩍 노화가 오셨어요. 가족들 먹여살리느라 고생이 많습니다. 날이갈수록 더욱 노련하게 노가다를 하고 계십니다. 이제 역마살도 사그러든 모양입니다. 요즘 보면 정말  그 어느때보다도 몰입해서 작업하는게 느껴집니다.

세상을 관조하면서 조적작업을 달관한듯한  풍모와 기운를 느끼게 하는.. 마치 생사를 초월한듯한 동작으로 블럭을 하나씩 쌓아나가고 있는 요새 조금 노화가 왔지만 그래도 영원한 열혈청춘!! 소주를 좋아하지만 순수한 아이같은..  시공능력 또한  대단한 시공인 "이니셜k"!!!두둥~~ 머리만 깍으면 마치 득도한 노승같은 그러한 풍모를 풍기고 있었습니다..ㅎ (흐느적~ 흐느적하지만 힘이있는!!)

스댕 보강철근이 들어간 고급 인방 자재들로..  ALC전용 강력 우레탄폼 본드와 ALC전용 혼합 모르타르를 바르고  엇물려쌓기 구조로 튼튼하게 조적하니 이렇게 마음놓고 올라가 한쪽에 몸을 맡겨 앉아 작업이 가능한겁니다.물론 시공팀, 시공업체에서 하기 나름인데요.. 저희는 다양한 "고강도" 시공방법으로 작업하므로.. 주택이 됐던 칸막이가 됐던.. 20년 이상써도 균열 크랙없도록.. 되도록 유지보수비용이 발생하지 않도록 만들어 드립니다.

리프트 렌탈에 탑승중인 열혈청춘 시공인입니다.

사진의 시공인은 바로 저입니다.^^ 궁금하셨죠? 헬멧을 쓰고 있으니.. 좀 가려져서 다행이네요. 뭐 못생긴 얼굴은 아니랍니다. 뭐 노가다꾼이 잘생겨서 어디에 쓰겠습니까?? 젖먹던 힘까지~~ ALC 시공은.. 그냥 사진으로 보시기에는 뭐 그런갑다 하시겠지만.. 애로가 많습니다. 힘도 들고  경량기포콘크리트라고해서  ALC 무게가 가볍다고하는하지만 이걸 계속 들었다 놨다 하니 몸에 골병들죠..

시공도 잠시 휴전?중입니다.  총싸움하는 게임하는 서바이벌장 세트장에 있다보니.. 전쟁중인것 같습니다.  작업바지가 군복 얼룰무늬와 비슷하여 정말 서바이벌 한판하고 쉬는것 같네요. 작업량 많은데다가 고품질로하려니 정말 전쟁같은 시공이었습니다.가수 임재범님의 노래가사중에... 전쟁같은~ 시공!!  나~ 위험하니까~ 노가다니까아 사랑하니까아~ 아아아아~~ 공사장에서 떠나줄꺼~야~    라는 구절이 생각나네요 ㅎ..

 전쟁같은 alc시공의 포효를 느끼실 수 있는??  김준호의 낙인 듣고 가겠습니다.ㅎ

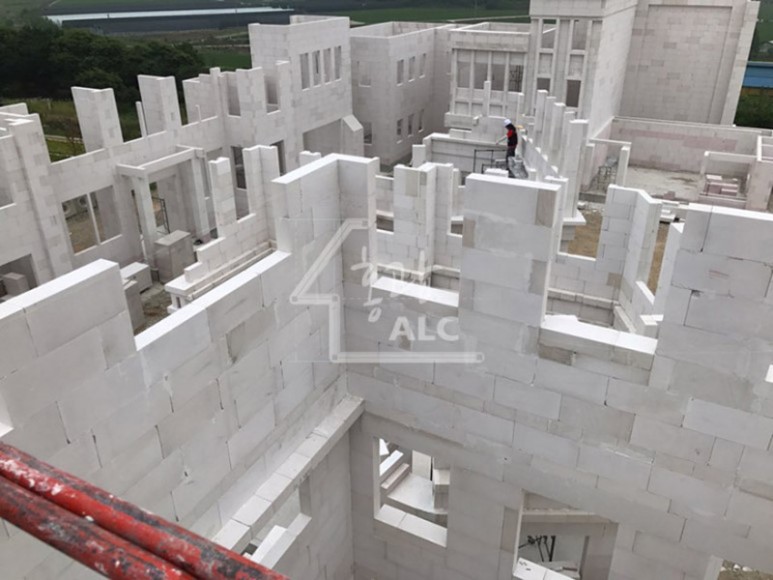

굉장히 복잡한 구조인데도 불구하고 최대한 겹침쌓기로  블럭 조적한것입니다.   일이 정말 많았지만 차별화된  고품질로 뽑으려 애썼습니다. 모든 시공인분들도 그렇구요.  고생하셨습니다. 정말..

블록의 수평과 수직의 오차를 줄이기 위해 고무망치보다도 손을 많이 사용하기도 합니다.

감이 정확하거든요. 툭툭쳐가면서 매우 정확하게 맞춘답니다.  이러니 벽체가 더욱 튼튼하고 품질이 높아질 수 밖에 없는것이지요.

외벽 쌓기 중에 벽면을 맞추기 위해  바깥면을 유심히 보고 있습니다. 빨간 원 보시면 폭탄등으로  부서진 건물의 일부 깨진부분 가공해서 작업중인게 보입니다.

역시 조각팀이 해야할것을  저희가 블록 물려쌓기하면서  동시에 디자인모양을 내었습니다.

정말 높은 곳은 고소작업대 - 리프트 렌탈을 사용하고

나머지는 이렇게 우마를 2층으로 하여 작업하였습니다.

자갈이 많아 지게차 바퀴가  엇돌면서 저 자리에서  빠져나오질 못하고 있어..  금번에 투입된  주황 인페르노 컬러   236마력으로 지게차를  견인했습니다.
