2015년 ALC주택시공 충남 태안군 전원주택 - 경량 H빔형강 철골구조+ALC 골조 공사 + H빔 단열 결로 곰팡이 방지 위한 충진공법 별도추가 작업

페이지 정보

작성자 관리자 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 조회 2,810회 작성일 19-02-07 12:12 목록

본문

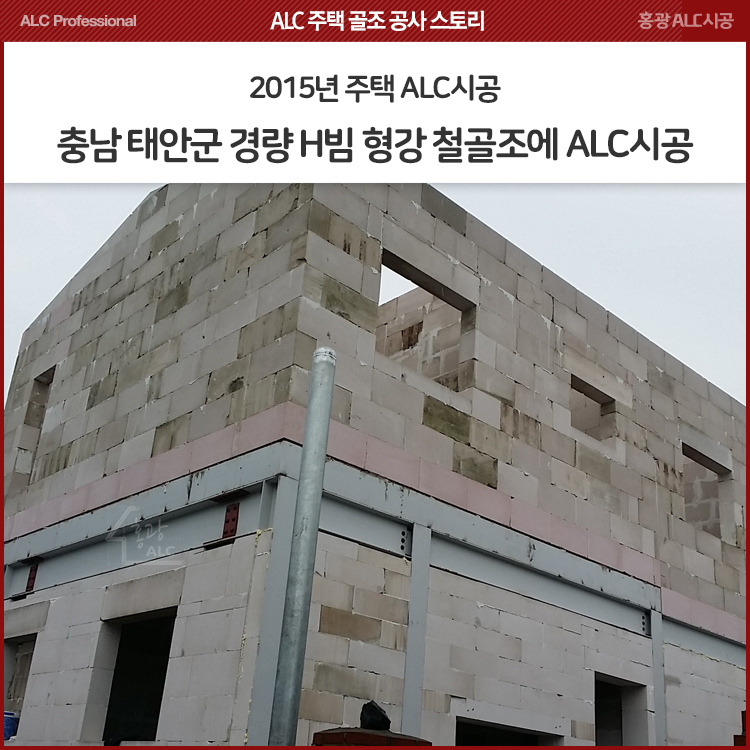

충청남도 태안의 경량형 H빔형강 철골 구조에 ALC 시공 - 단열 작업 주가한 ALC시공 실적사례입니다. 본 철강+ALC 전원주택 계약전의 전원주택시공이 임시 중단되어 생산된 ALC자재들을 약 1주정도 기계창고를 잠시 임대해서 보관했는데 때가 좀 많이 묻었으나 ALC제품에는 이상이 없습니다. 대신 사장님께 견적을 좀더 좋게 해드렸습니다. 골조 시공에는 전혀 문제가 없는 상태였으며 좀 더 신경써서 정밀하게 작업해드렸습니다.

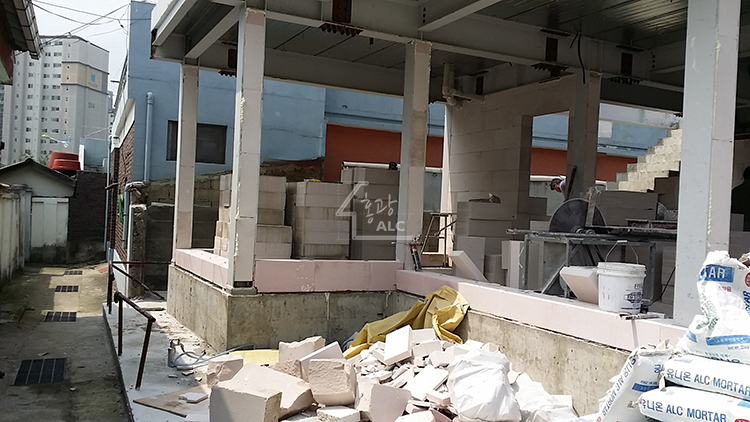

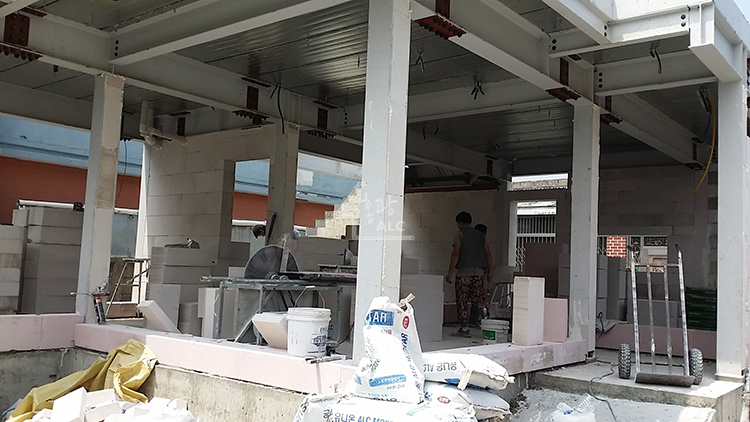

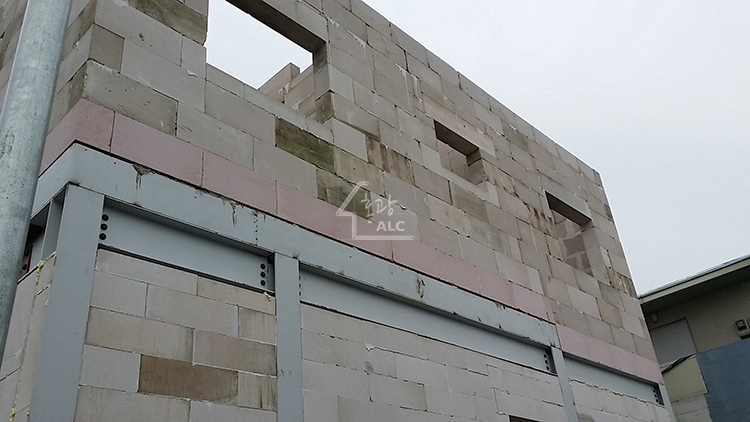

보시면 철골 구조 (뼈대) 빔과 보 기둥에서 느껴지는게 어라? H빔이 아닌거 같은데..하실겁니다. 경량형 H빔형강입니다. 데크플레이트도 설치가 되어있습니다. 강도는 H빔보다는 약하겠지만 경량성이라는 장점이 있습니다. 하중이 줄어드는 장점이 있습니다. 하중이 줄어들면 땅의 진동에 의한 미세 변화, 쳐짐 방지에 좋은거죠. 여기에 ALC 내력벽체, 내력ALC인방, 패널로 골조 시공하는거라 골조는 꽤 튼튼하게되는거라 실제적 내진성능은 어찌보면 H빔보다 나을 수 있습니다.


첫단은 발수재가 들어간 ALC발수블럭으로 쌓습니다.

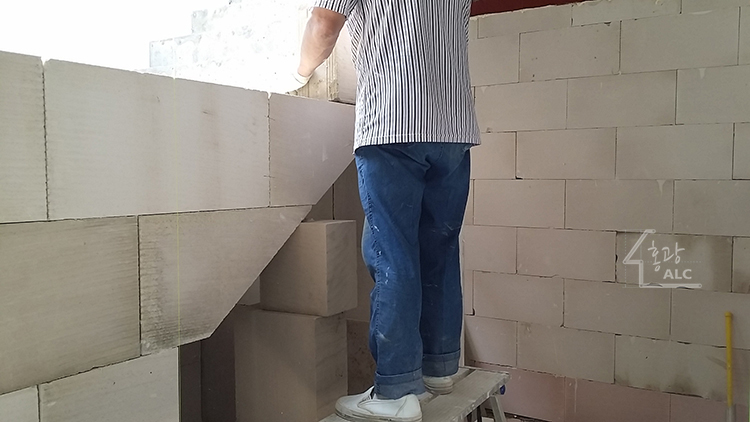

정확히 한장씩 ALC블럭 작업하는 장면입니다. 벽체의 한단에 쭈욱~ 몰탈 발라놓고 한단 전체로 ALC블럭 쭈욱 얹혀놓고.. 이렇게 작업 하지 않습니다. 반드시 ALC블록 한장씩.. 올려서 수평계로 정확한 수평과 수직을 맞추어 최대한 밀착하여 정밀시공합니다.

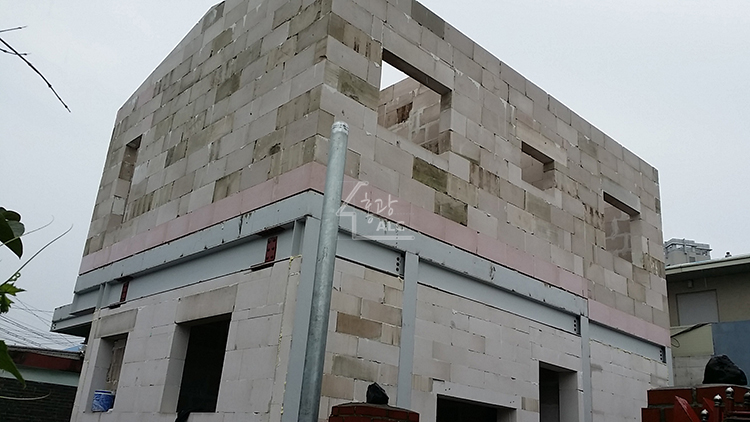

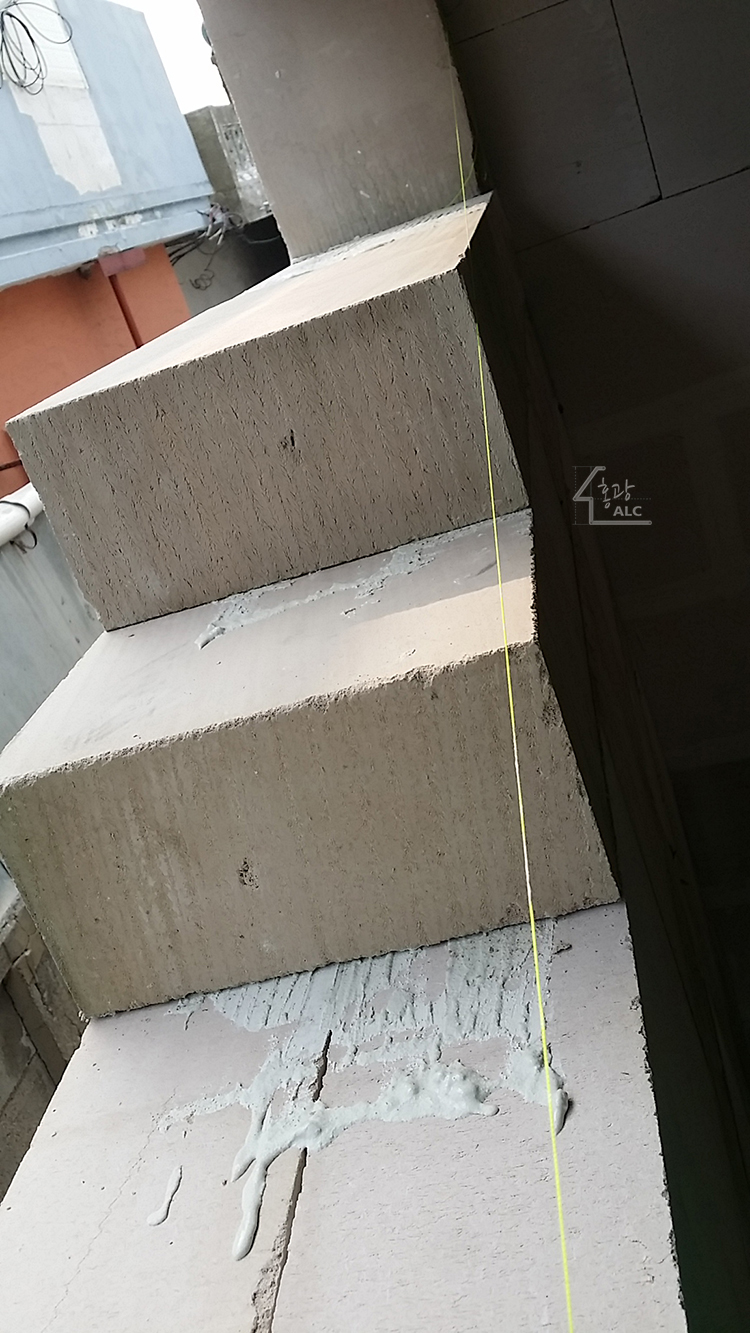

ALC블럭 이중벽체 공법입니다. 가로 세로로 엊갈려 쌓는 구조로 이중벽체 조적하는 장면입니다. 구조적으로 매우 튼튼한 이중벽체입니다.




충청남도는 당시 2015년 건축물의 에너지절약설계기준 - 지역별 건축물 단열 성능 기준 남부지역에 속하여 외벽을 ALC블럭 300mm 로 시공합니다. (2019년 현재는 중부 2지역으로 세분화됨)

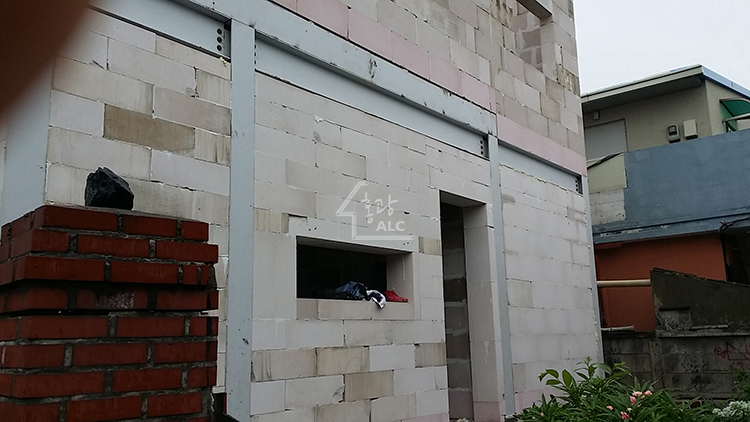

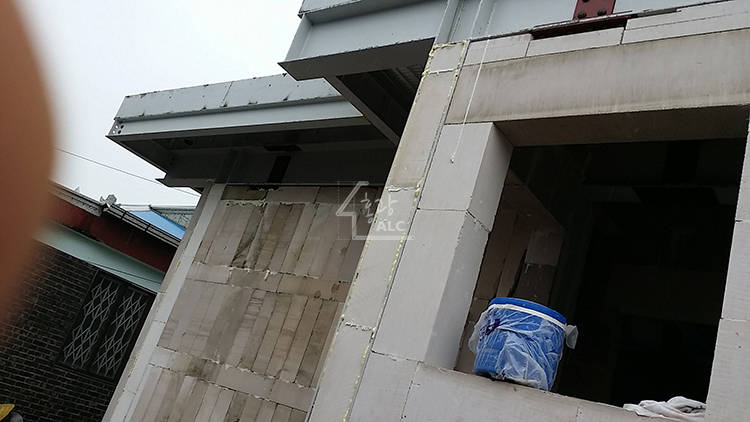

각 창문, 출입분 상인방으로 보강철근 배근되어 생산된 내력용 ALC인방이 설치되어있습니다.

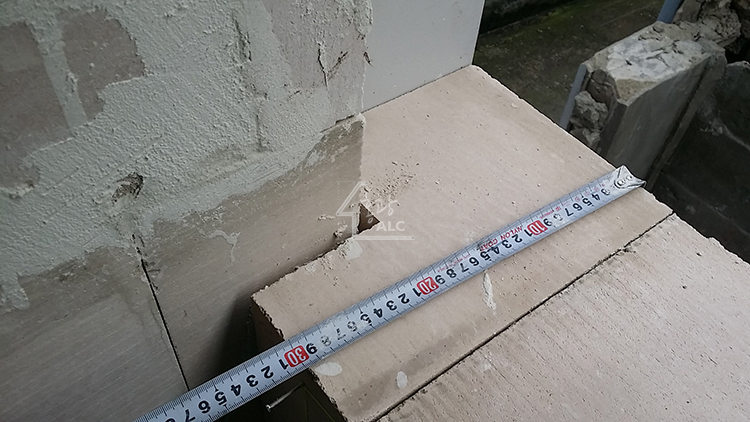

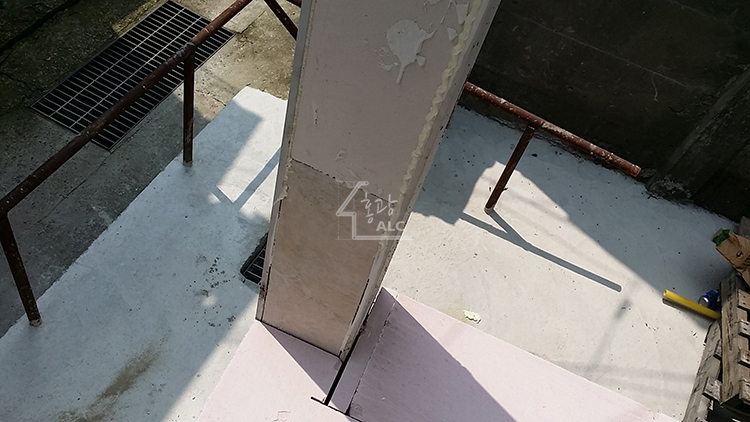

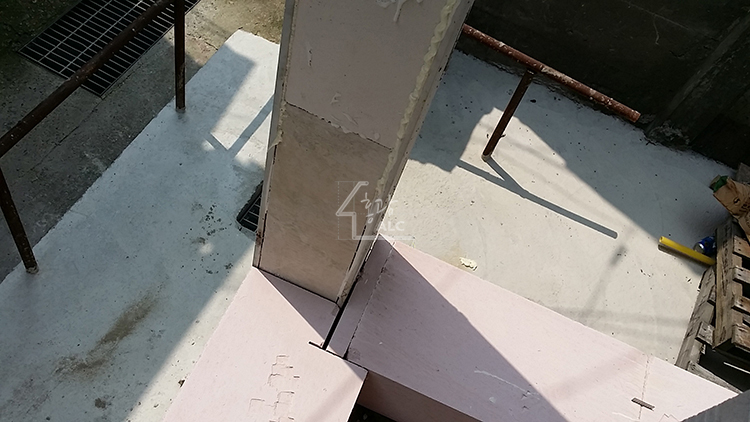

기둥 H빔 형강의 H자의 양쪽 빈공간을 공간 사이즈에 딱 맞게 alc블록을 절단하여 충진한 장면입니다. H빔등 철골조의 단점인 결로와 곰팡이를 차단하기 위하여 별도의 단열재 충진 시공을 해주는데요..

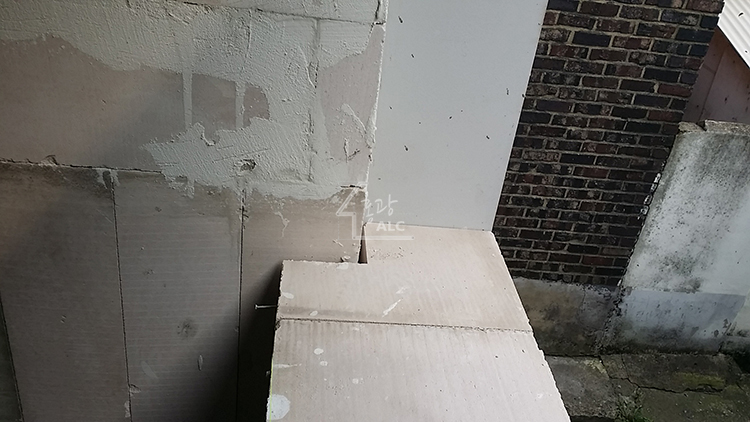

이렇게 ALC블록절단하여 충진작업해준 것입니다.  ALC주택 하자, 결로 곰팡이 문제로 별도 추가 결로 시공, 단열 시공 방법을 찾으시는 분들은 참고하시면 도움이 되시겠습니다.

H빔 형강 빈공간에 ALC블록을 이렇게 우레탄폼을 충진하여 접착해줍니다. 또한 우레탄폼 충진도 꼼꼼히 할수록 단열, 방음, 울림현상차단, 결로 곰팡이 차단 등의  성능이 더욱 좋아지는것입니다.


이렇게 모든 철골의 빈공간에 단열 결로 곰팡이 방지, 차단을 위한 별도의 작업으로서 ALC블록+우레탄폼 시공을 해드렸습니다.
