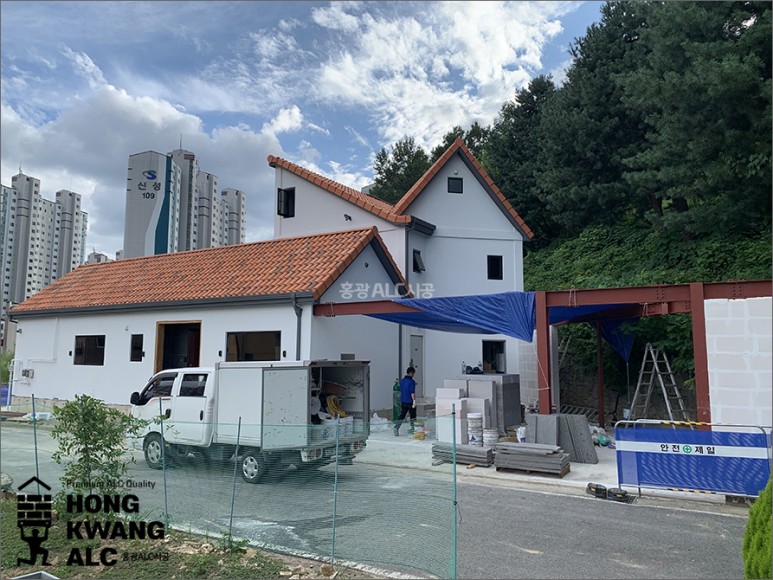

충남 계룡시 전원주택 공사현장 alc시공 3편입니다.

H빔에 X-brace 보강되는 철골구조인데요.

이 공법에서도 신기술의 내진설계 골조 공법으로 적용된 케이스입니다.


#alc주택건축비, 시공비 문의 / 건축사무소 #alc주택시공업체 / 건축인테리어 로담 / #alc주택설계 #h빔주택


​여기에 저희 홍광alc시공의 진짜내진alc공법의 핵심인​


별도의 화스너(연결 및 고정 철물)를 특수 주문 제작하여

용접 및 볼트체결 - h빔철골과 alc를 연결, 고정함으로서

철골과alc구조체를 일체화하는 공법으로 alc시공 하였습니다.


이번편은 4편으로서 alc블럭으로 담장 조적 시공중인 현장 장면들입니다.

계룡 전원주택은 독특한 구조로 디자인 설계되어있는데요.

바깥쪽 공간의 외벽과 함께 양쪽으로 담장이 이어집니다.​

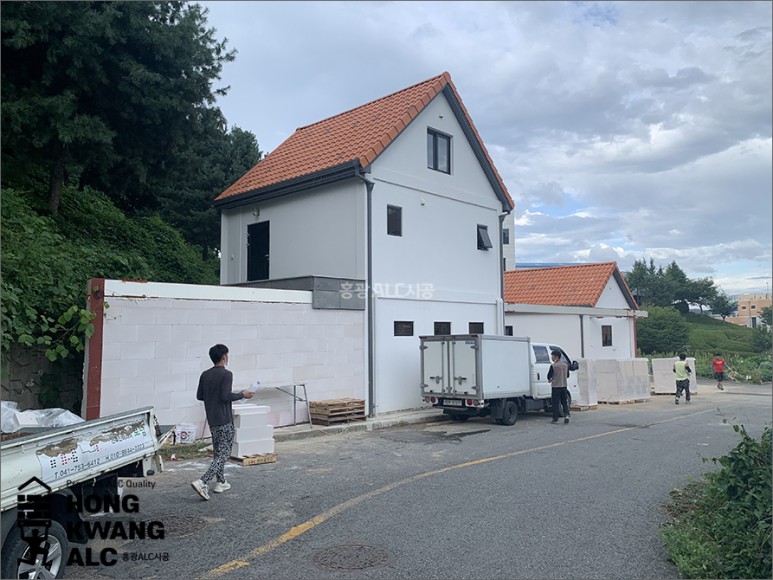

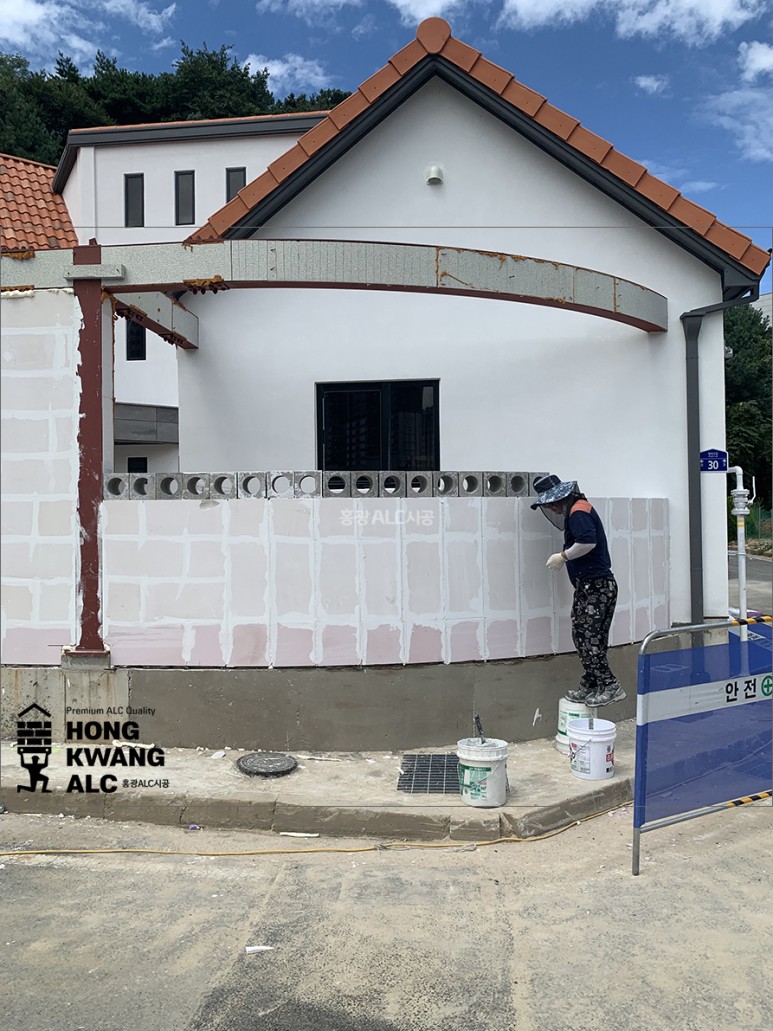

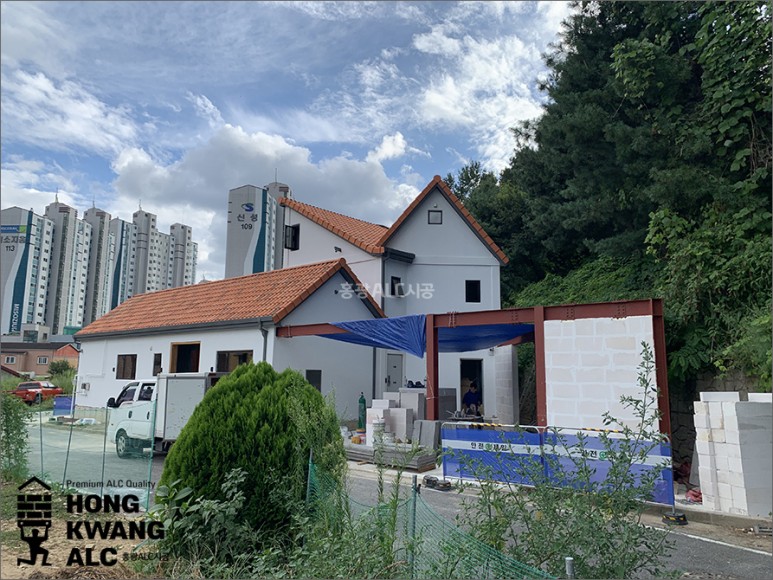

위의 사진은 주택의 위에서 봤을때 왼편의 담장을

alc블럭으로 조적 시공하는 장면입니다.

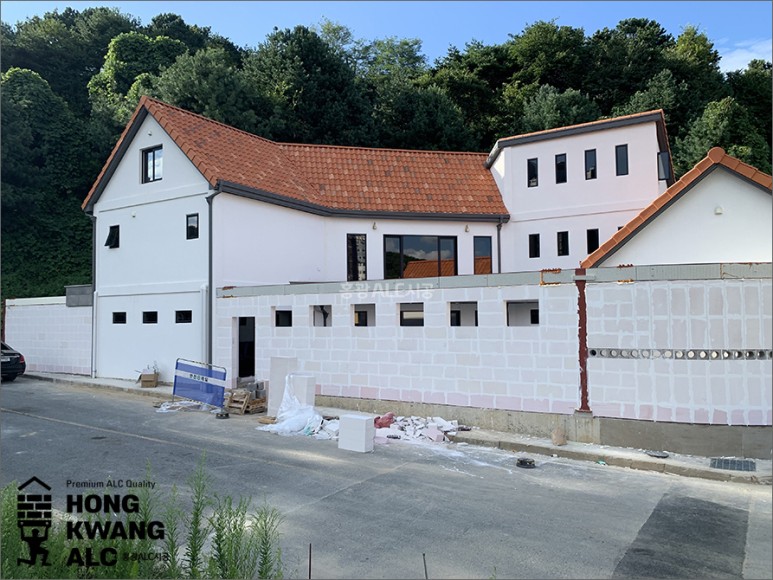

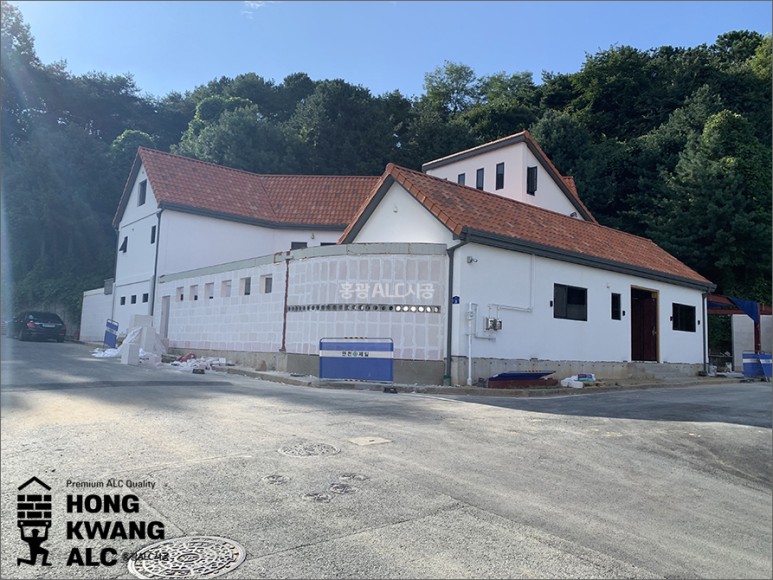

오른편의 담장 alc블럭 조적이 완료된 모습.

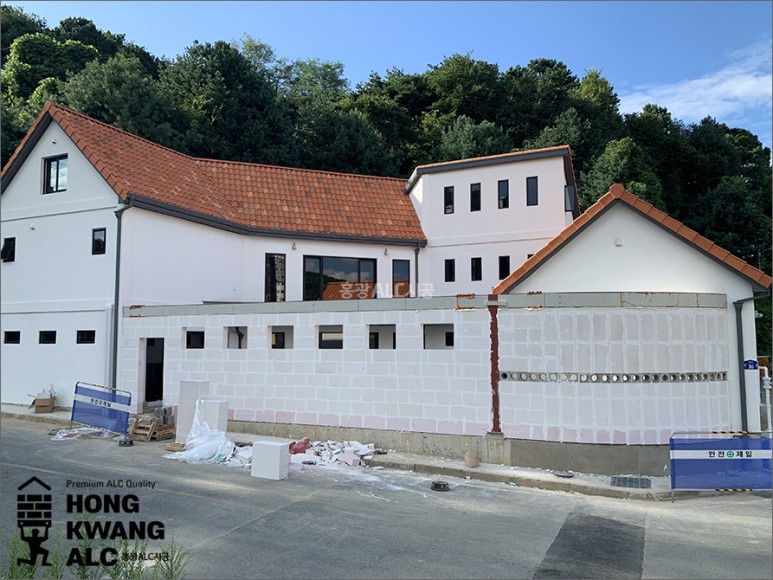

오른편 담장의 ㄱ자로 꺽이는 모서리 라운드 부분의 담장 alc조적이 완료된 모습입니다.

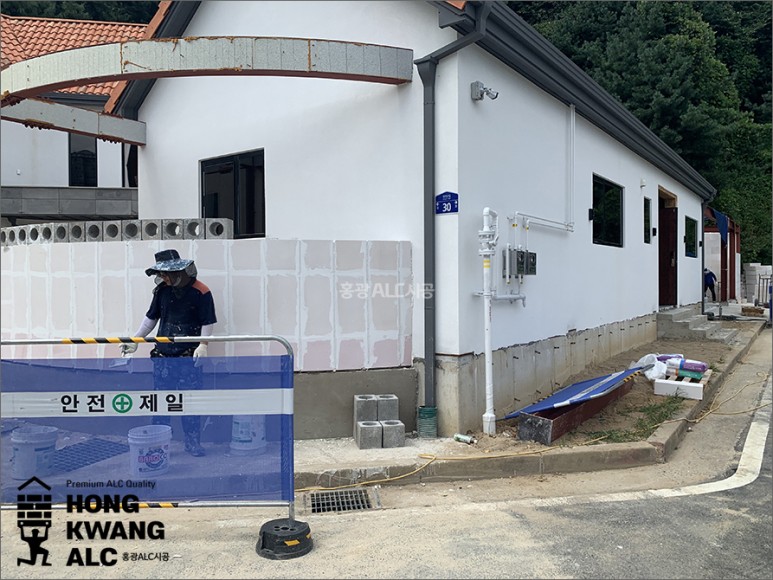

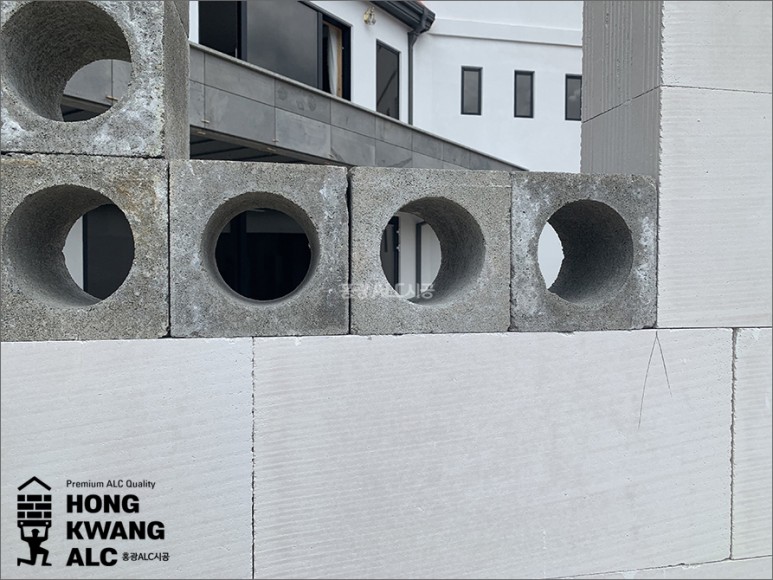

담장의 중간 에 타공이 들어간 콘크리트 블럭을 넣어서 모양을 잡았습니다.

콘크리트는 alc와 이질재이긴 하지만

그래도 건축자재중에서는 가장 잘 맞는 재료, 잘 붙는 재료이기도합니다.

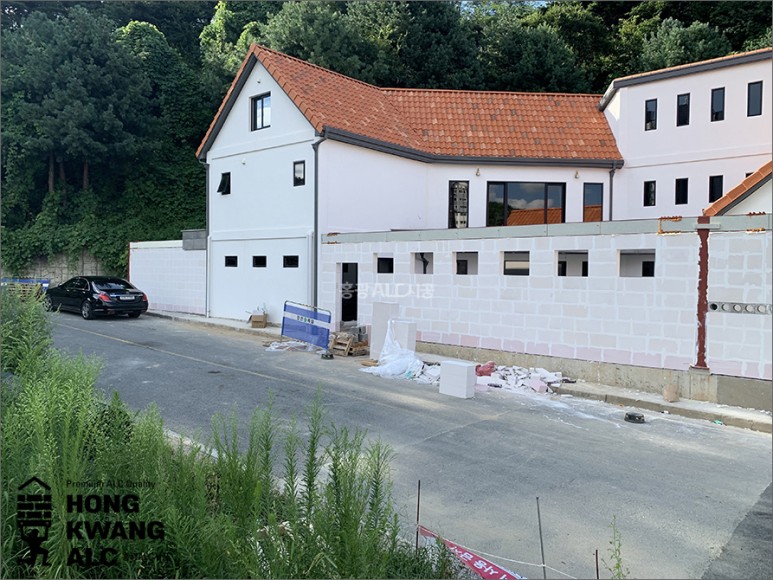

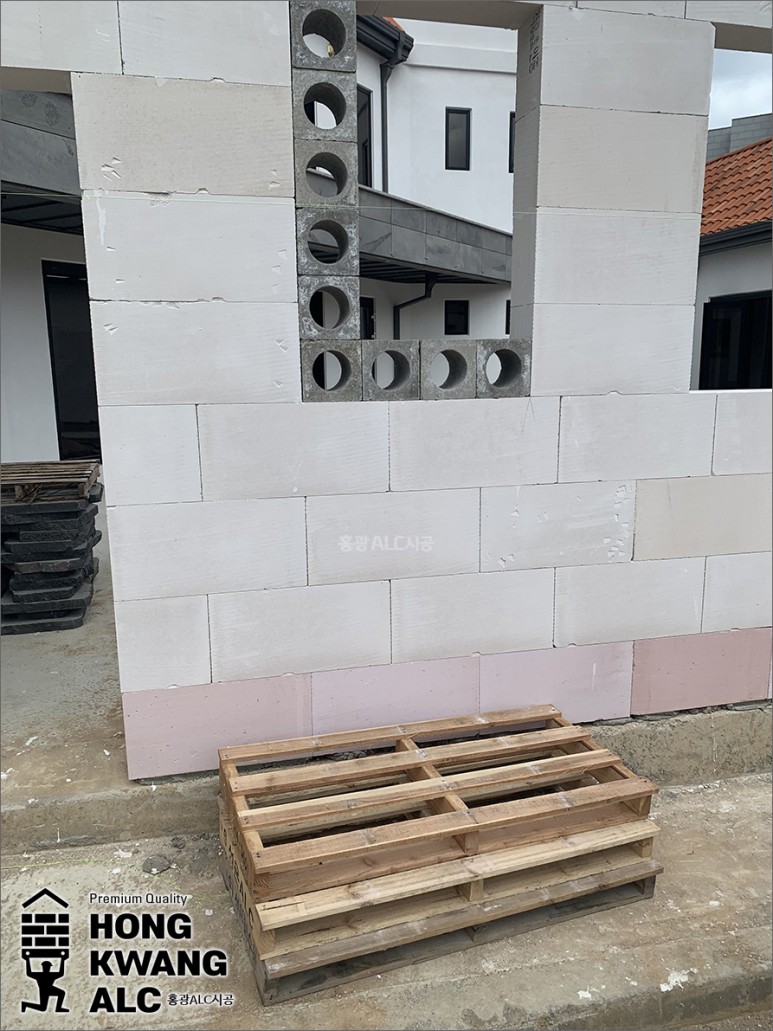

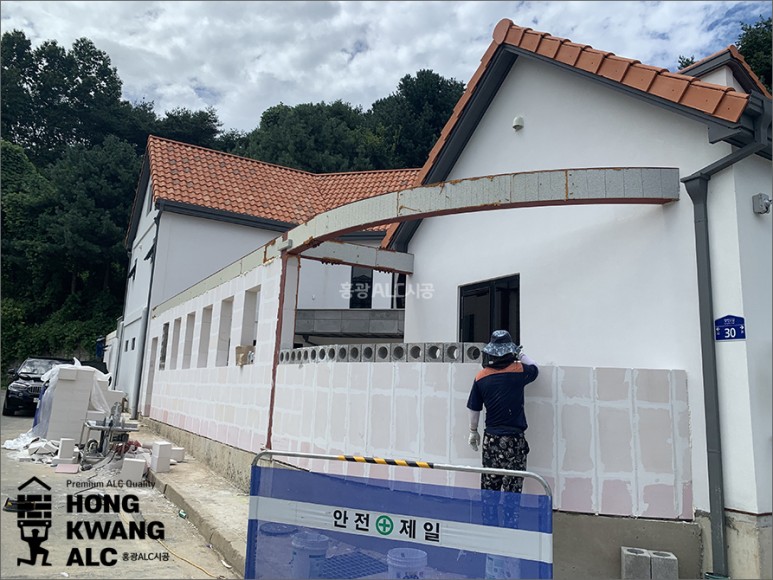

한쪽 담장은 이렇게 개구부를 내고

타공된 콘크리트 블럭으로 채워 넣어 담장 작업을 진행합니다.

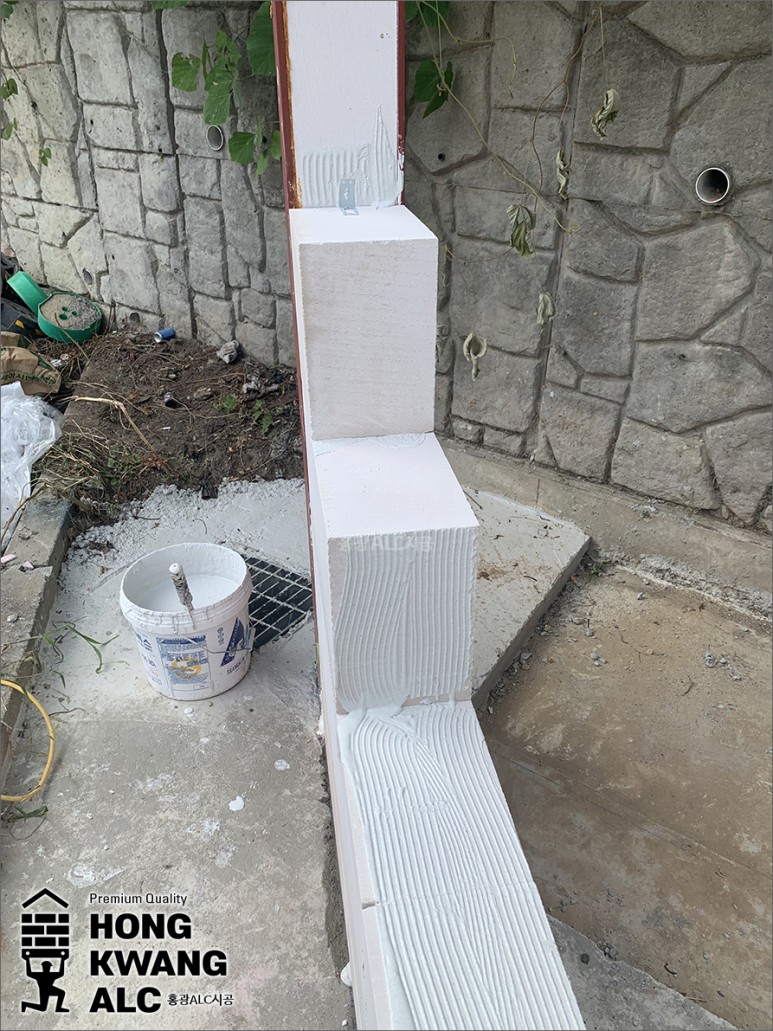

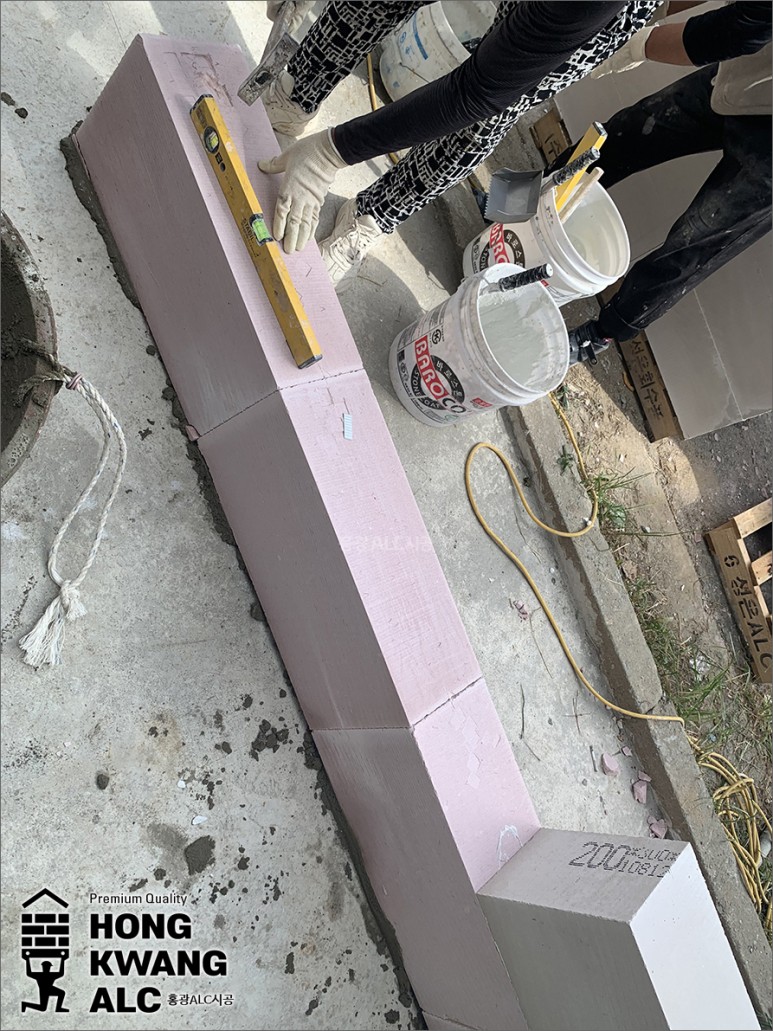

다른쪽 담장 벽체의 1단 조적.

1단은 높은 방수성능을 자랑하는

alc발수블럭을 사용.


담장의 1단은 되도록 발수블럭을 사용하는것이 좋습니다.

#h빔 #alc블럭시공방법 #alc공법

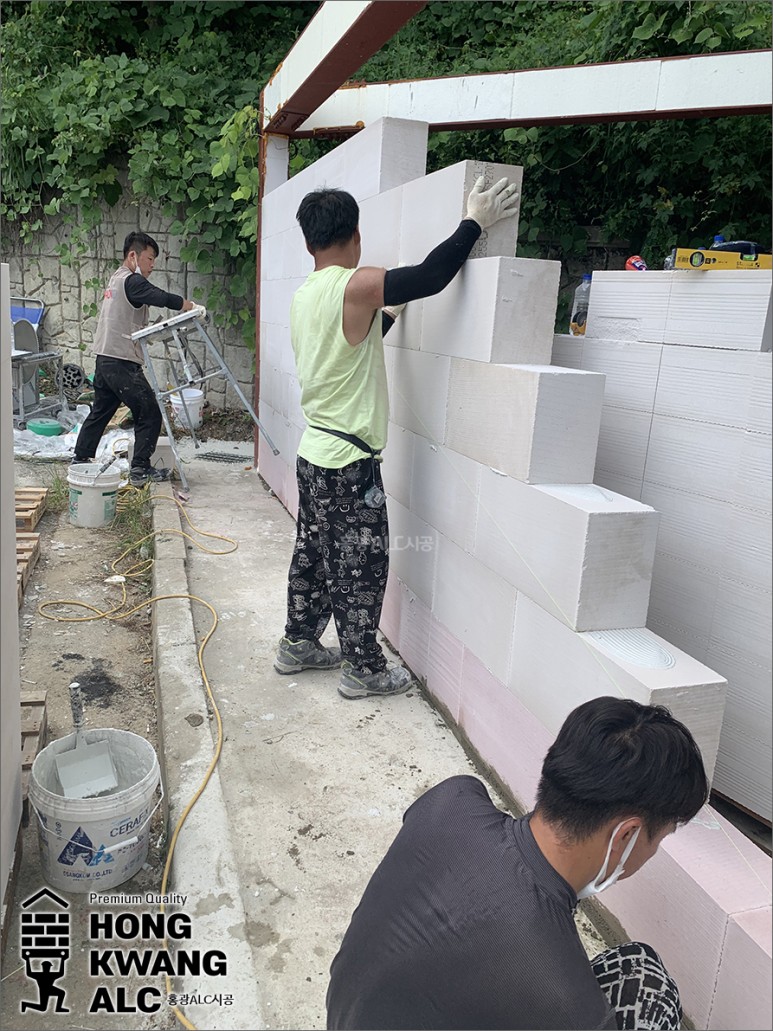

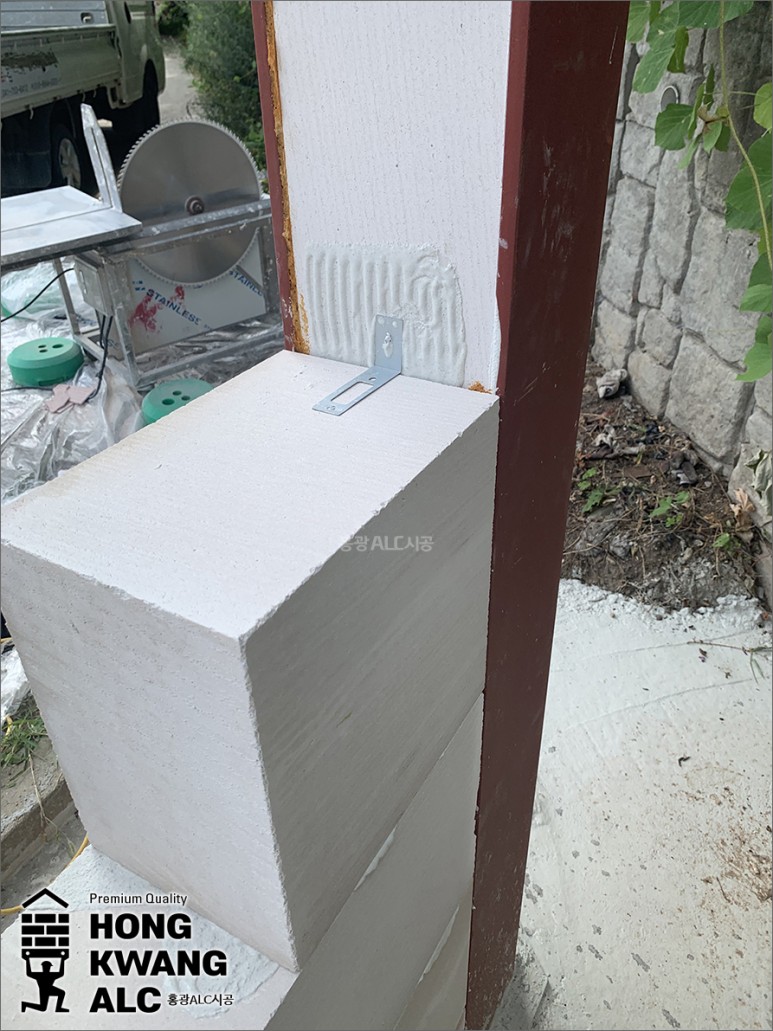

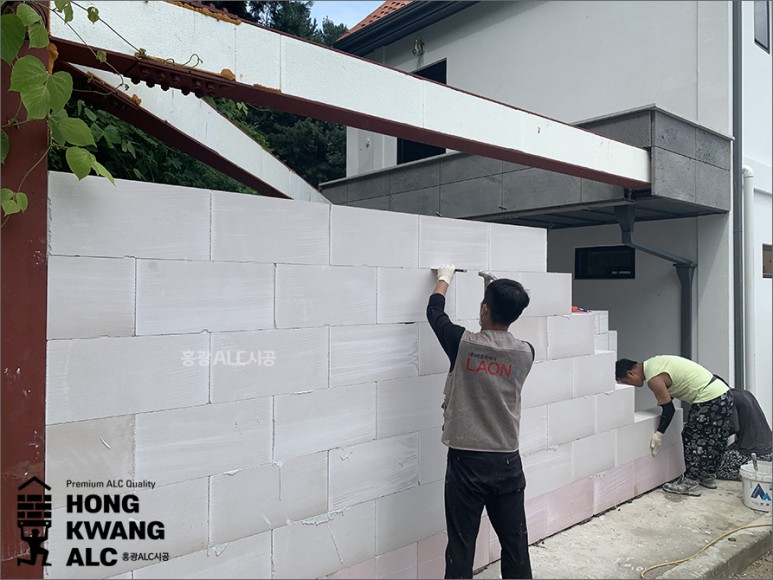

H빔의 양쪽 공간에 alc블럭을 넣고

이렇게 벽체를 벤트플레이트 (구조체 고정 철물)로

각 alc블럭 끼리 고정하여줍니다. (기본 2단 긴결 설치)​


h빔의 alc시공은 이렇게 빈공간에 alc블럭을 넣어주는것이

최상의 시공법입니다. 별도의 단열재로 감아줄 필요도 없습니다.

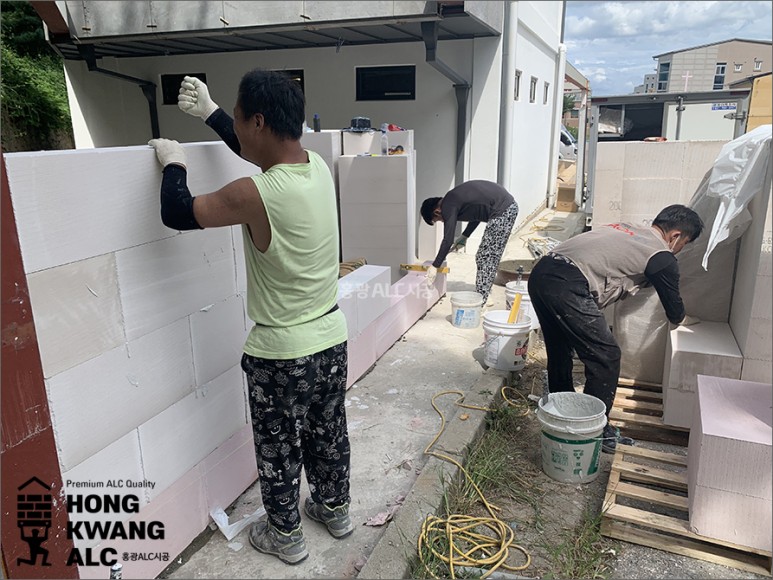

저희 홍광alc시공 팀원들 각 alc조적공은 전부

즐겁고 밝은 마음으로 alc시공을 진행합니다.


​홍광alc는 그러한 협력과 분위기의 팀입니다.

또한 그래서 좋은 작품이 나옵니다.



뛰어난 alc시공 실력, 정밀한 작업이 가능한 조적 숙련공들입니다.

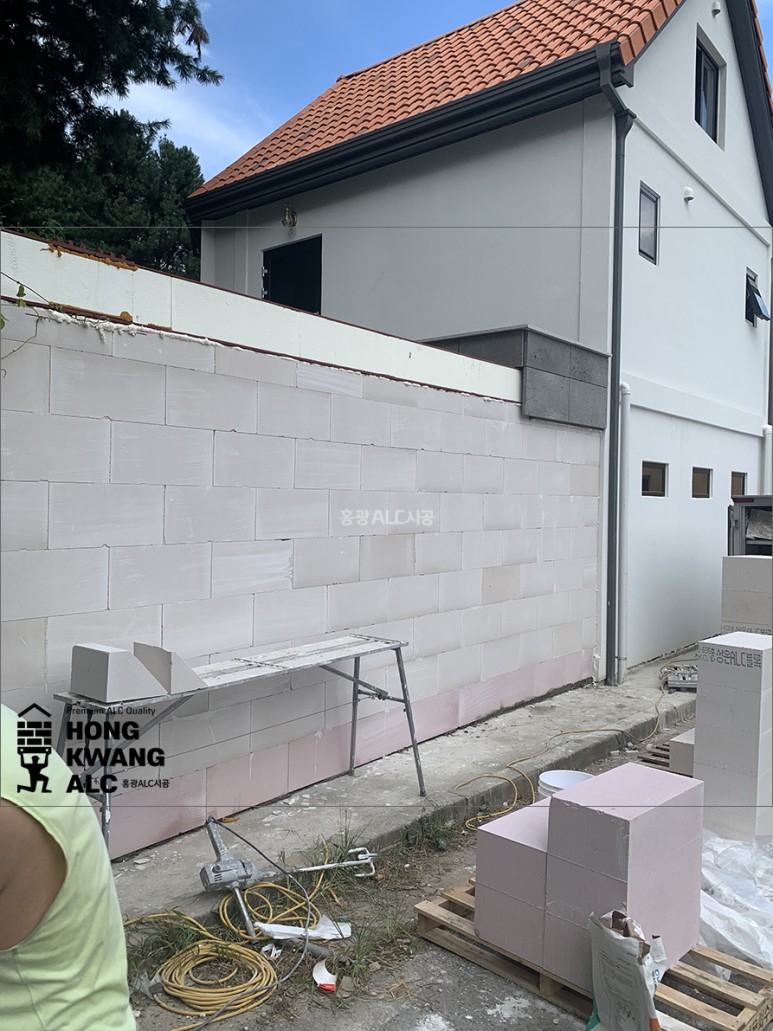

alc조적 완료된 한쪽의 담장 벽체.

건축인테리어 로담 대표님께서

직접 나와서 이렇게 공사일을 하십니다.​

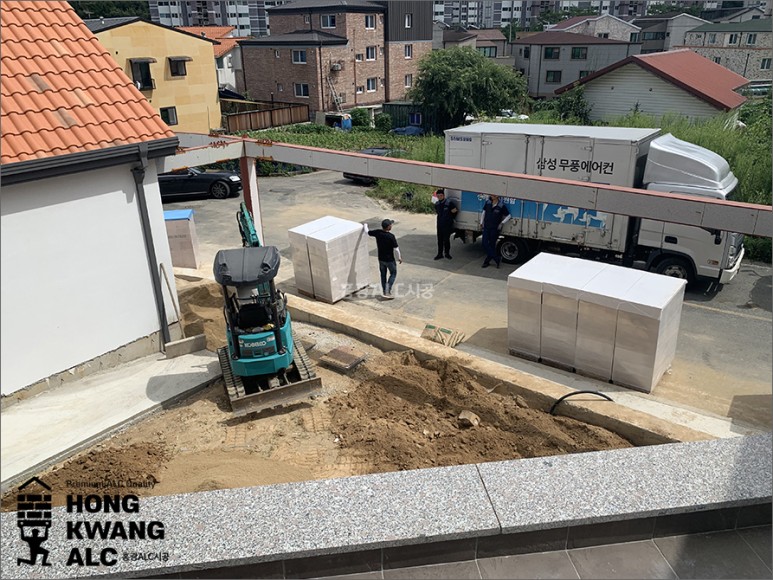

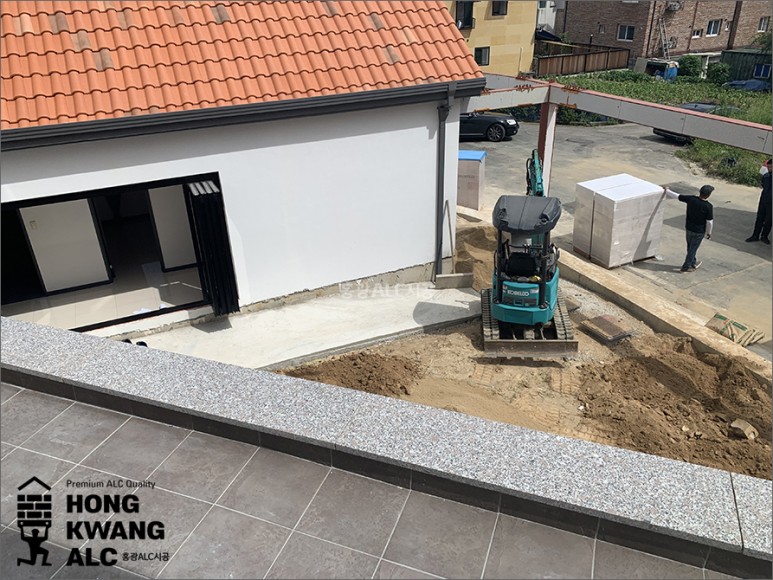

마당쪽 오수 배수 공사를 위해

미니 굴삭기를 운용하여 땅 파는 작업을 하고 있는 현장 장면입니다.​


작업을 마치고 잠시 에어컨 설치하러오신 업체 분들과 이야기를 나누고 있습니다.​
