 제주도 애월읍 대단지 ALC 주택 시공기 2편입니다.   충남 음성 성은 공장에서 상선을 타고 바다건너온 나름 물건너온 (주)성은 고급 ALC 발수 블럭들 입니다.
욘석들 트럭에 실렸다 내렸다 항구에 들러 상선에 상차됐다 하차됐다가.. 지못미 분홍빛깔 발수 블럭 내새끼들 여러곳을 거치며 분주하게 운반장비와 사람손을타다보니.. 이렇게 모서리에 손상이 많이 났습니다. 지켜주지는 못했지만.. 대신 모르타르로 정성들여 보완해주었답니다. 역시 오빠밖에 없쥐~?

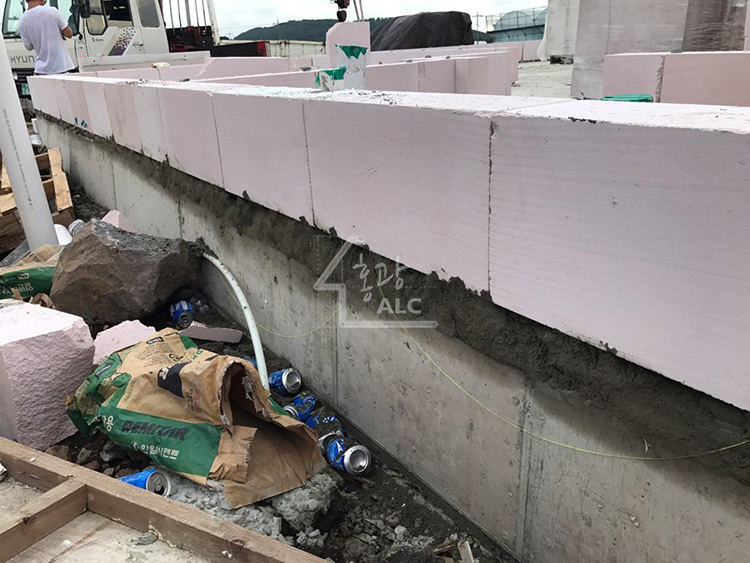

9개 주택의 ALC 조적을 동시 진행합니다. 기초위에 ALC 발수 블럭으로 5단을 조적한 뒤 그 위에 다시 콘크리트 타설하여 바닥 슬라브를 만들어줍니다. 1편에서도 소개드렸던 개비온월입니다. 아연도금한 사각망 형태의 철망안에 화강암과 강자갈등 자연석을 섞어 돌담을 만들었습니다. 친환경 돌담이지요.  철근콘크리트 타설된 통기초가 시공은 잘 되었지만 레벨 오차가 많네요. 자재파손도 있어 세심히 챙기며 시공하였습니다. 블럭 모서리 손상에 신경을 많이 썼더니만 오히려 더 튼튼한 시공이 된것 같습니다. 레미탈 모르타르 두께와 완전 깔끔히 잘 정리된 마감처리를 보십시요.   빗물 차단 방수 방습 발수를 원천 차단하기 위해 기초위에 5단의 발수블럭 칸막이 벽체를 만들었습니다. 이 위로 철근콘크리트 + 난방설비 공사를 추가로하게 됩니다. 사진은 1단 조적모습입니다.

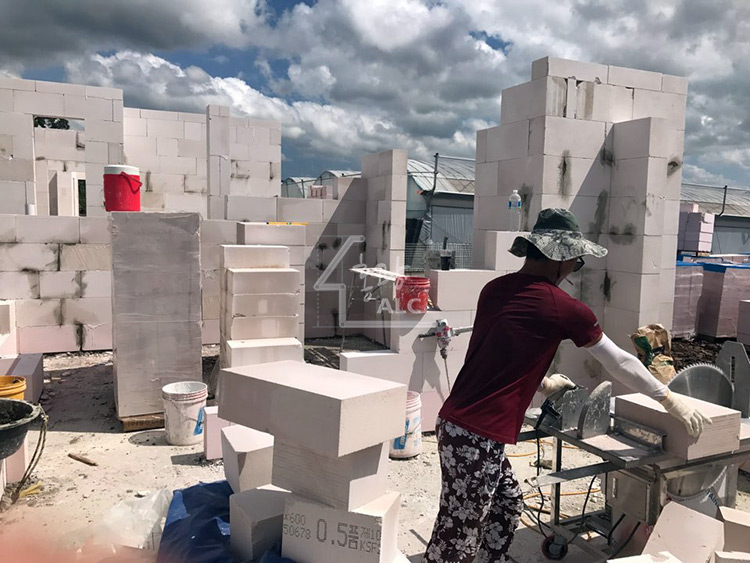

제주도의 하늘과 구름과 조적되가는 ALC 블럭과 조적 기술인이 담긴 사진이 마치 반고흐의 한폭의 그림을 보는것 같습니다. 제목은.. 몽마른(몽마르트가 아닌..ㅎ) 노가다꾼과 벽돌 주택.

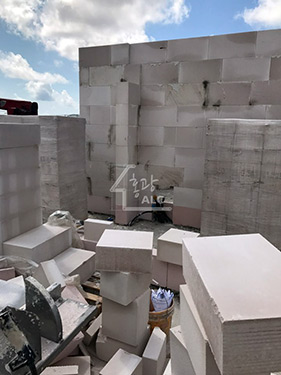

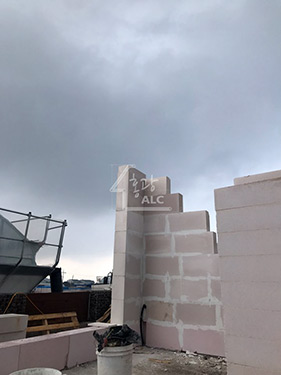

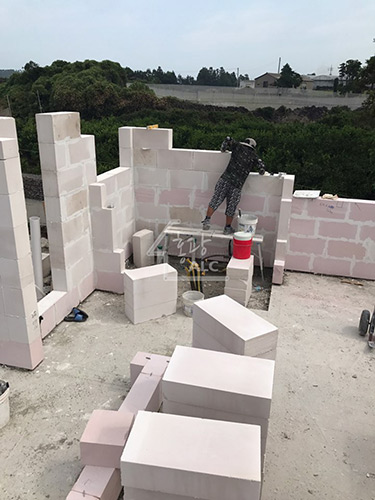

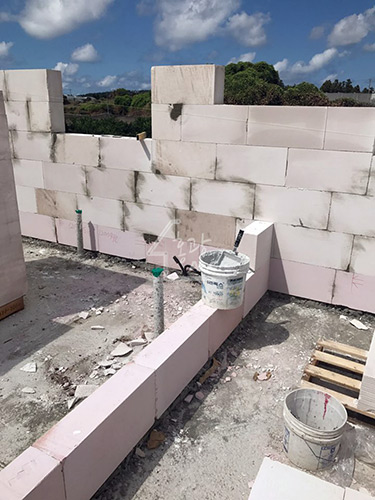

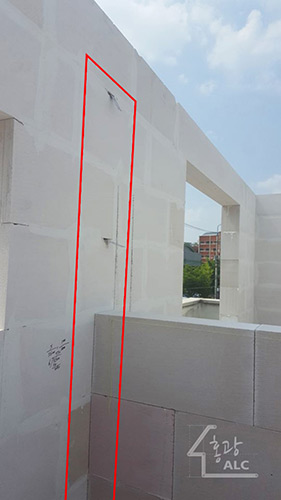

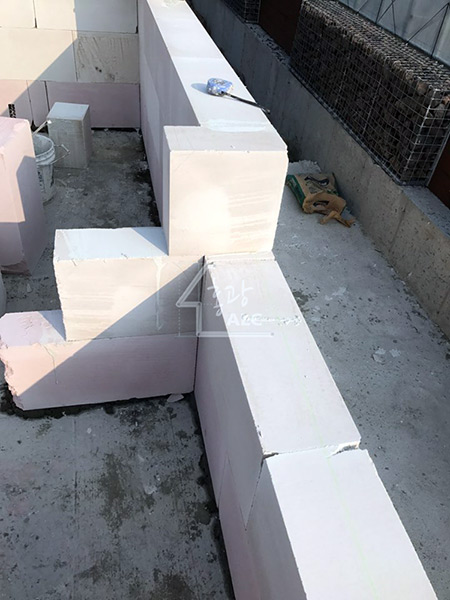

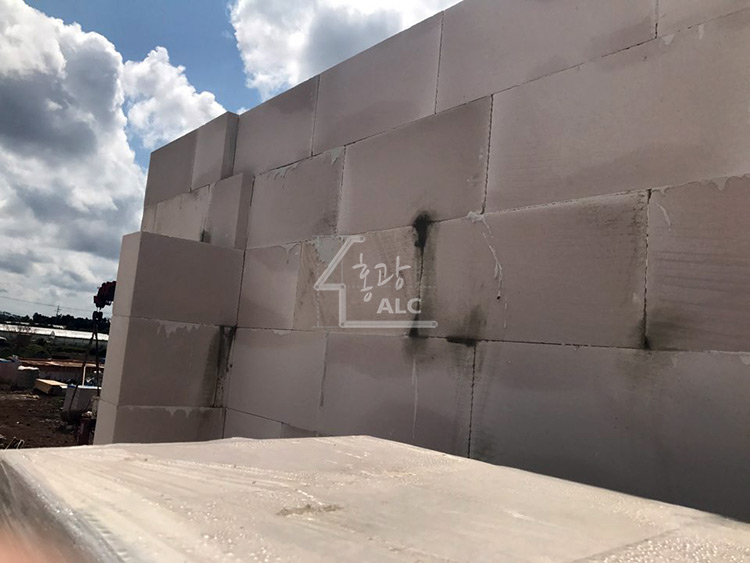

ALC 조적벽 외벽에서 내벽으로 이어지는 이음부를 "엇물려쌓기" "엇갈려쌓기" 라고도 하지요. 이렇게 외벽을 조적하면서 3단의 내벽 ALC 블럭을 엇물려 돌출되도록 작업합니다.  외벽 조적이 마무리되는시점에서 내벽조적하여 마무리합니다. 신경많이써야되는 시공방법입니다. 대신 모든벽체가 서로 잡아주어 "하나된 벽체의 ALC주택" 이 탄생하게 됩니다. 저희 "홍광ALC시공"은 모든 벽체를 이렇게 엇물려쌓기로서 고강도 주택으로 지어드립니다.  다중 교차벽의 이음부 2단까지 작업된 모습입니다.  조적작업 진척이된 모습의 다중 교차부 벽체 모습입니다. 그냥 웬간하면 이러한 이음부를 주택 설계시 구조계산 없는 단순설치 시공법으로서 월타이로 이어서 앙카로 고정할수도 있는데요.  ※ 위 사진은 alc 내력벽에 이어지는 부축벽 (외벽 내벽 이음부)을 단순 이어붙이기 방법 - Wall Tie 월타이를 사용하여 결합한 시공 사례입니다. 또한, 월타이 및 앙카볼트등 부자재는 비싼걸로 쓰고 있습니다. 이렇게 작업하는 이유는 주택의 품질입니다. 벽체 전체가 하나로되어..  ALC벽체의 균열을 만들어내는 폭풍 태풍등 강한 바람, 지진외에도 땅에서 일어나는 미세한 움직임 - ALC 벽체에 전달되는 횡력에 강한 구조의 벽체가 됩니다. 내구성 좋아지고 튼튼한 주택이됩니다.  ※ 엇물려쌓기에 대한 자세한 설명을 담은 포스트도 참고해보십시요. 당연히 공기더들고 시공인들 인건비 더 들어가나 저희가 무료서비스 차원에서 견적가 이상의 "좀the 고품질"로 만들어드리고자 이렇게 쉽지 않은 엇물려쌓기로 해드리는겁니다.
이전에도 이러한 까다로운 교차부 조적한 내용을 다루었는데요. 아래 참고하시죠.

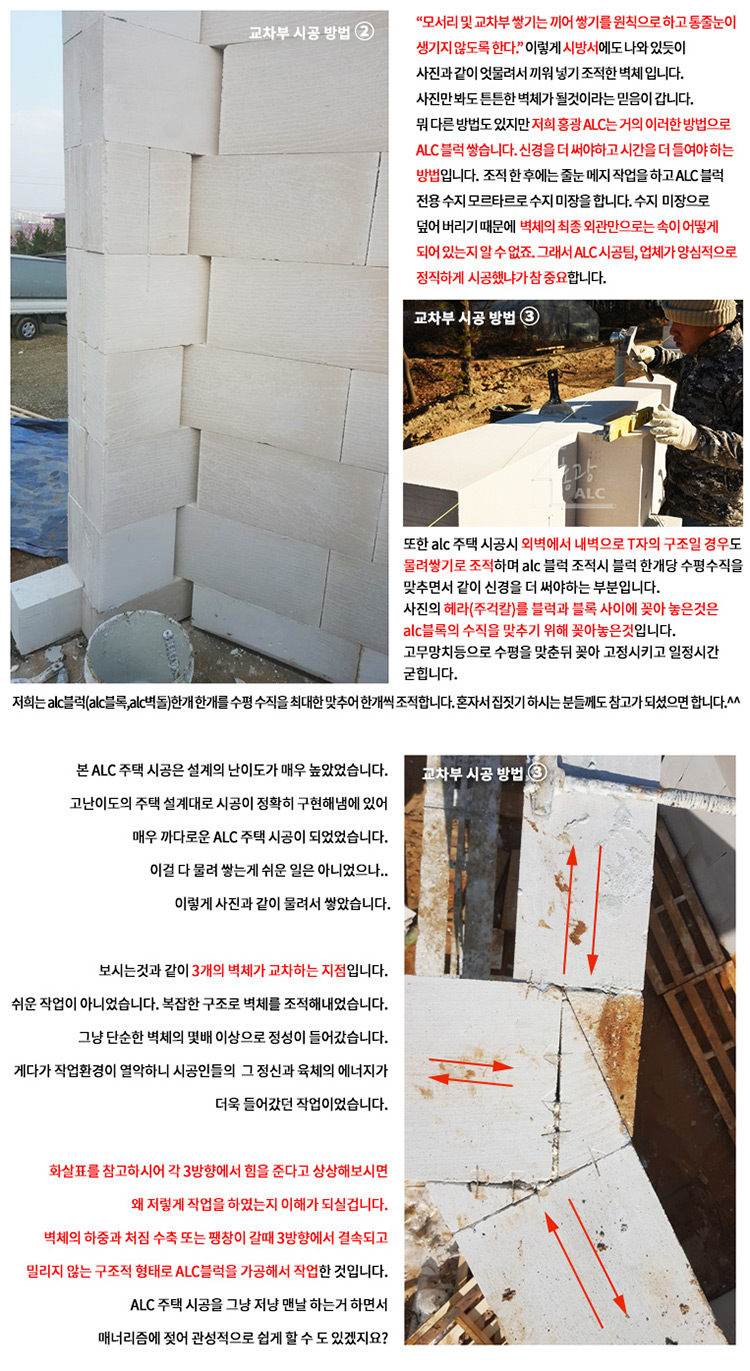

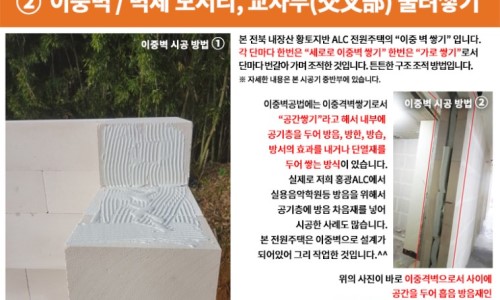

교차부 엇물려쌓은 ALC 블럭 조적벽 설명과 3개의 벽체가 교차하는 다중 교차부 구조 작업한 ALC 조적벽을 설명하고 있습니다.  ALC 주택 시공기 전북 황토 지반 전원주택 2채 ② : 이중벽 / 벽체 모서리, 교차부 물려 쌓기 본 ALC 전원주택에서 사용한 ALC 블럭 시공 방법입니다. ALC 블럭을 이중 벽으로 쌓았습니다. 2015년도에 전북 내장산 대나무숲 황토를 그대로 살린 지반을 살려 기초 위에 ALC 주택 시공한 사례입니다. 당시 겨울에 태풍에 폭우가 오는등 ALC 시공하기 매우 까다로운 환경과 조건속에서도 최종 하자 없이 완료한 ALC 고급 전원주택입니다. ALC프로페셔널 홍광ALC시공은 ALC주택을 포함한 모든 alc시공에 최종 No Claim 으로 완료합니다.    ALC 내력벽 외벽조적하면서 안쪽으로 이어지는 내벽을 이렇게 물려가며 쌓습니다.

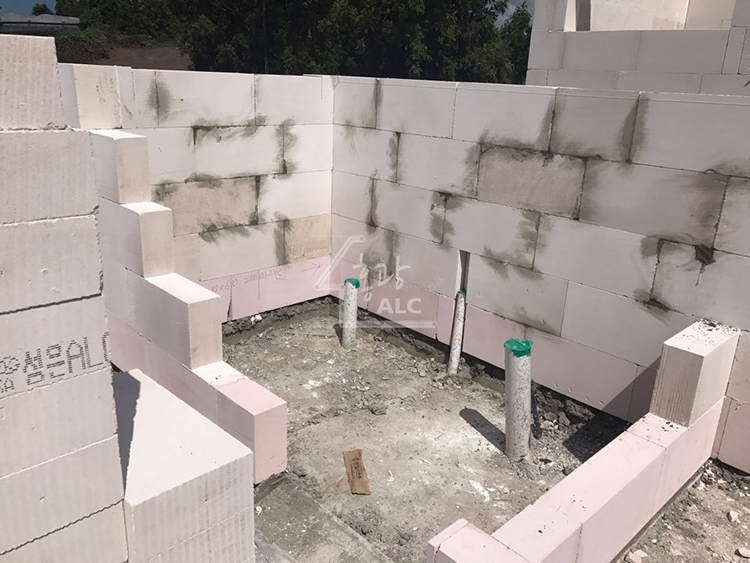

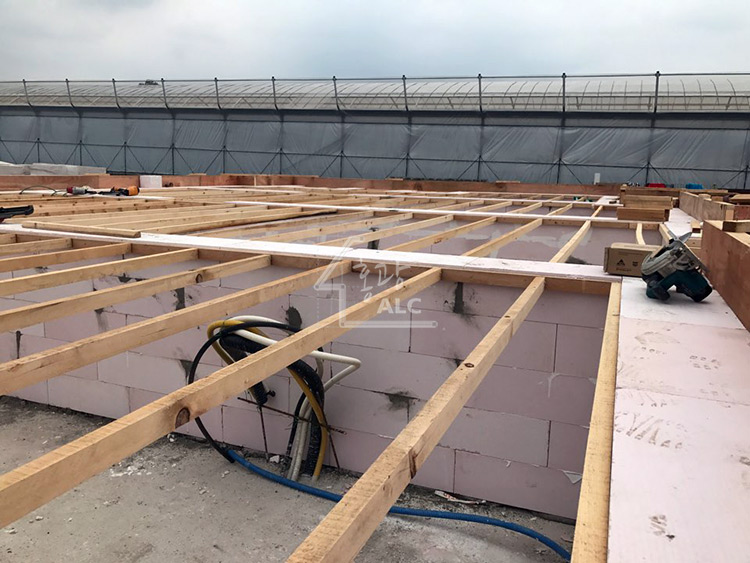

사진 앞쪽 밀바는 저희가 직접 제작한것입니다. 운반시 ALC블럭의 손상을 최소화 하기위해 자세히 보시면 일반 밀바와는 다른점을 발견하실 수 있습니다.   받침대가 파레트 목재의 빈공간으로 들어갈 수 있도록 다리가 양쪽으로 나있으며 양 다리 받침대의 모서리가 둥근 형태로 다듬어져 있습니다. 다리 받침대의 두께면도 측면라인도 라운드가 들어간 형태입니다. alc 블럭 파레트 운반 밀바 동영상    ALC 조적작업 진도가 꽤 나간 벽체들의 모습입니다.  기초위의 5단 발수블럭위에 주택의 바닥 슬라브 (철근콘크리트)를 설치하고 그위에 alc 주택 짓는겁니다. 슬라브 들어가기전에 천장 덴조 시공 들어간 모습입니다. 그러니까 주택의 지하실은 아니지만 지하공간이 있게 되는 셈이죠. 빗물이 아무리 차도.. 5단으로 블럭을 조적했기에 게다가 발수 블럭으로 쌓아서 주택으로는 작은 습기도 올라오기 어려운.. 그러한 구조입니다.     낚시하러온 애월읍 해변 - 한담해변부근의 암석 바위들 절경입니다. 고내리 고내포구로 갈까도 했는데요 간략히 그냥 여기서 마무리했습니다.      명태와 복어가 낚였어요.  꽁치와 놀래미도 놀래미의 놀랜표정 미안해 놀래켜서    애월읍 맛집에서 먹은 사진입니다. 저는 술을 안먹습니다. ALC시공 총괄 팀장이라서?? 물론 그러하기도 하나.. 원래 못먹는답니다. 맑은 정신에는 큰도움이 되나.. 때때로 단점이 되기도 합니다. 술은..다 동생들 차지죠.. 니들 먹어라..    욘석들이 바로 저희가 낚시해온 횟감들입니다. 냠냠 쫍쫍 ALC 시공을 마치고 혀를 달래주었습니다. ALC 주택 시공기를 읽어주신분들께 감사합니다. |
