H빔형강 철골구조 혼합시공 2017년 충남 서산시 부석면 전원주택 ALC 골조 공사 : 거실 H - Beam 보 설치 철골 보강

페이지 정보

작성자 관리자 쪽지보내기 메일보내기 자기소개 아이디로 검색 전체게시물 조회 2,010회 작성일 19-02-07 12:12 목록

본문


충남 서산시 부석면 h빔 사용한 alc 전원 주택 좀 The Detail ALC 주택 전문가 시공기 입니다.

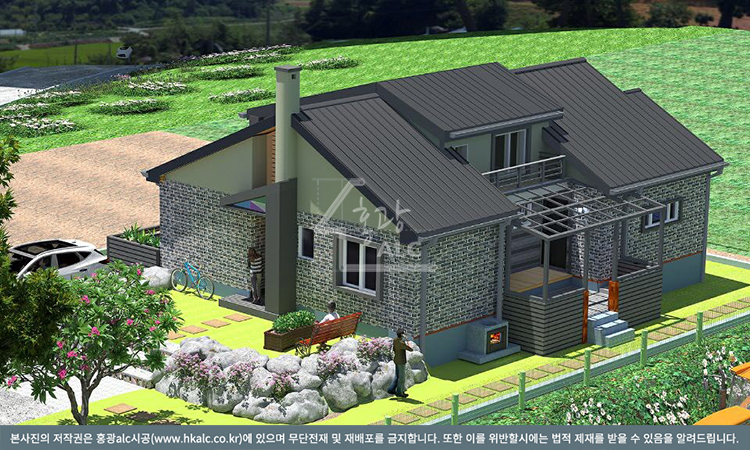

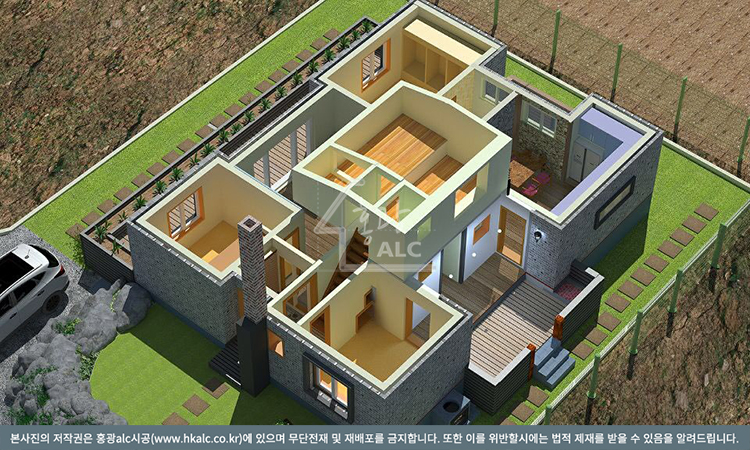

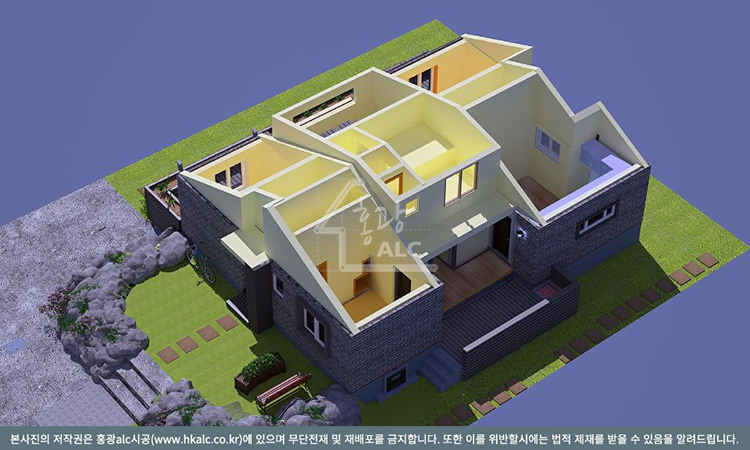

집 이쁘죠? 3d 설계 시뮬레이션 감도가 이렇게 멋지게 나오니 alc 블럭 주택 집짓기 벌써 준공된것 같은 착각을 일으키네요. 입체 시뮬레이션은 ALC주택 건축의 완성을 예상해볼 수 있어 굉장히 유용한 도면인것 같습니다. 대지면적은 약 100평정도, 건축면적은 약 43평 정도 됩니다.


1층 H빔 alc 주택 후면의 작은 테라스와 다락방 구조 3D 투시도 입니다. 나름 복잡한 고난이도, 난공사가 필요한 ALC 단독 전원 주택 설계 3d 조감도 입니다. 설계 조감도에는 없지만 테라스에 차양 - (비막이, 빗물받이, 햇빛가리개 ,처마,지붕 - 렉산, 폴리카보네이트 재질)을 설치하게 됩니다.


정말 멋진 alc 전원 주택입니다. 분위기 있는 영화나 소설에나 나올법한.. 테라스가 있는 다락방이 가운데 있는 공간, 구조 입니다.지붕은 ALC 내력 지붕용 판넬로서.. 중간에 가장 하중받는부분의 h빔 보 설치한것을 제외하고는.. 전체 100% ALC 주택으로 반축공사 후에내구성이 뛰어난 징크 Zinc 프리웨더링(Pre-weathered Zinc) 제품으로 테라스 지붕 추가 시공 하신다 하네요.


다락방 부분 평면도 내부 구조도 입니다. 주택 후면에 미닫이 창호가 나있습니다.


※ 미닫이창 규격 : 약 1524ㄹ X 1524㎜


ALC 주택 후면 테라스와 다락방 창이 햇살이 잘 드는 남향창으로서 일조량이 극대화 되게 됩니다.

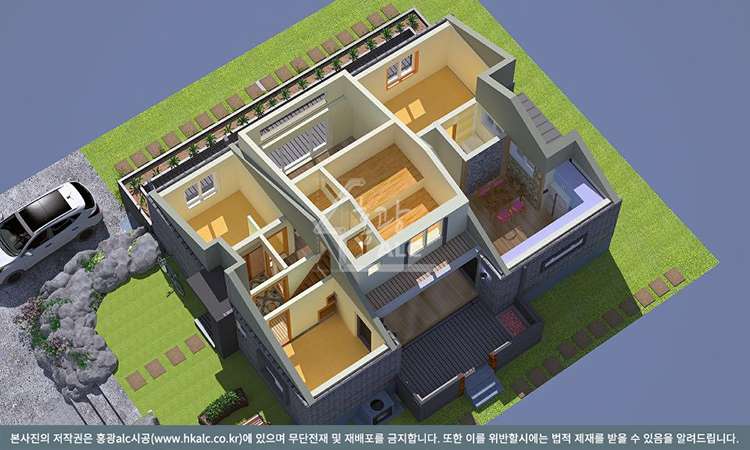

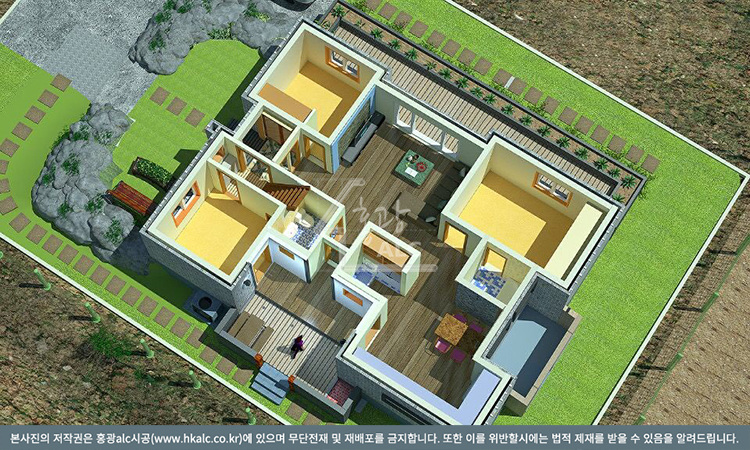

ALC주택의 1층 3D 설계도면 평면도 입니다. 2D 평면도면보다.. 훨씬 이해가 잘가네요.. 역시 3D 네요!! 주택의 각 방 ALC블록 벽체가 내력벽체로서 골조역할 을 하는데요.. 목조주택이 친환경이며 건강에 매우 좋은 장점이 있는 반면.. 이러한 주택의 강도 - 하중, 횡력, 내력, 인장강도..에 약하고 지진등에도 취약하죠.. 이의 대안이 바로 친환경ALC주택!! 입니다.

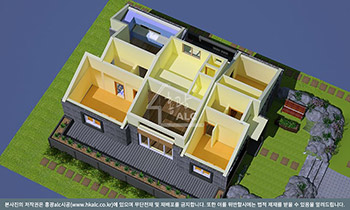

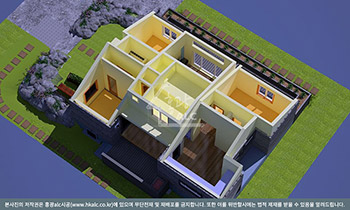

​1층과 다락방의 평면도입니다. 또한 rc 철근콘크리트주택에 비해 10배이상의 단열효과와 매우 짧은 공기 단축으로.. 인건비가 많이 절약되어..낮은 ALC주택 견적으로 지으실 수 있답니다. ALC건축자재는 황토와 비슷한 원적외선 항균효과와.. 버려진 자재는 비료로 사용할 정도로..매우 매우 친환경적입니다. 터놓은 거실쪽에 ALC골조벽체가 없어.. h빔주택이라고하기엔 매우 적은 자재량이지만 H빔 주택에 사용하는 규격 사이즈의 자재로.. 철골로 추가 보를 설치 하여 이 부분 및 주택의 지붕및 다락방등.. 전체적 하중을 좀더 지지 할 수 있도록 보강 하였습니다. (자세한 내용은 아랫쪽에 있습니다.)

52166e5655e77bab4079e69273178f28_1552028081_8044.jpg 52166e5655e77bab4079e69273178f28_1552028081_8794.jpg

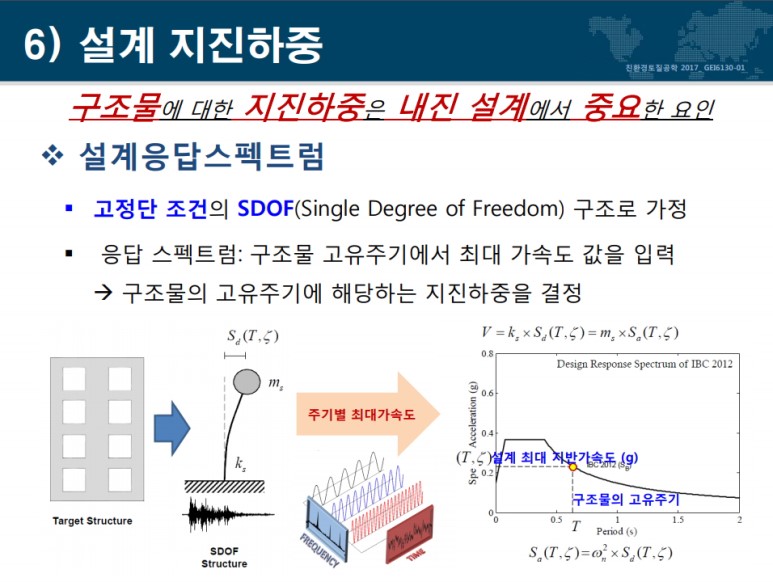

지진 태풍에 잘 견딜려면 "하중" 이 매우 중요합니다. 내진설계 면진설계등 매우 발달된 건축 선진국 일본에서는.. 이 하중을 굉장히 중시합니 다. 내진설계기준에서 제시하는 내진 설계 하중 기준 지진의 하중 수치가 다르죠.




H빔 보강 alc 주택 ALC 판넬 시공전의 구조.. 지붕을 제외한 3d 입체 구조 이해도 - 평면도 투시도입니다.


바로 어제 충북 음성 성은alc공장에서 생산되어 출하된 최고의 으뜸자재.. 친환경ALC주택건축자재 최고품질 alc자재 입니다. 물론 견적에 따라 조정되지만.. 대체로 최고 고품질의.. 아토피인증마크받은 친환경ALC 건축자재, 정품자재, 고가 철물·부자재만을 사용합니다.

alc블럭주택 시공준비하는 모습입니다. alc주택 집짓기 할 부지, 통매트 기초위로 모든 alc자재를 올려기위해.. 운송된 차량에서 alc 블럭 및 판넬, 내력 인방을 지게차로 인양, 운반중입니다.

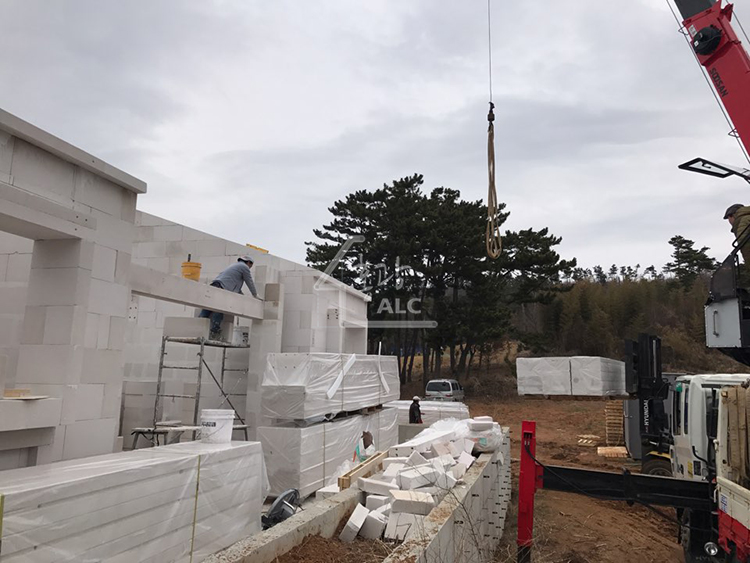

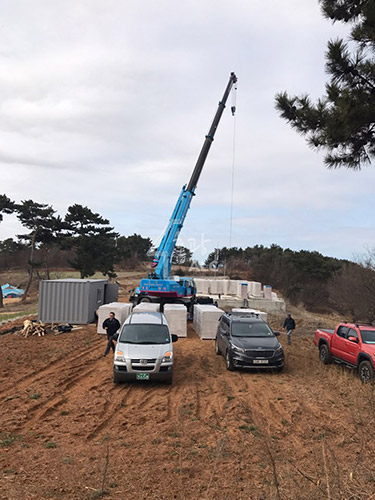

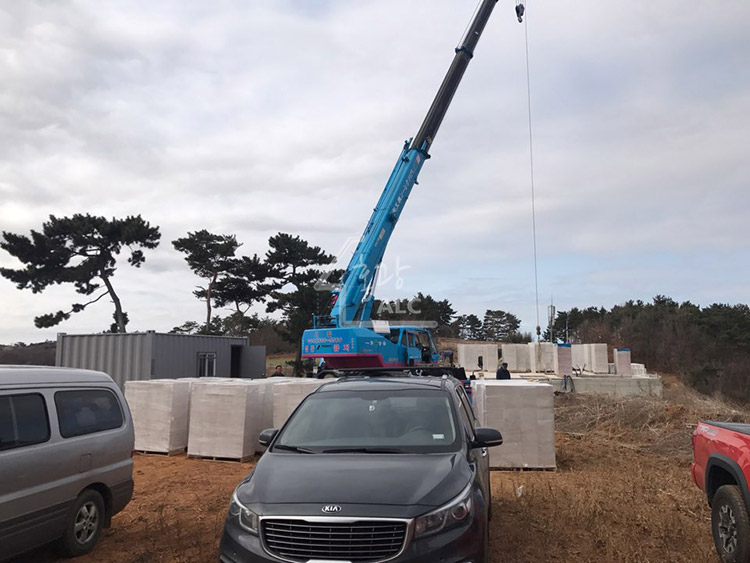

주변에 운반한 벽체 조적할 alc블럭 빠레뜨를 다시 이렇게 대형 크레인 기중기로 양중하여 철근 콘크리트 매트기초위로 올립니다.

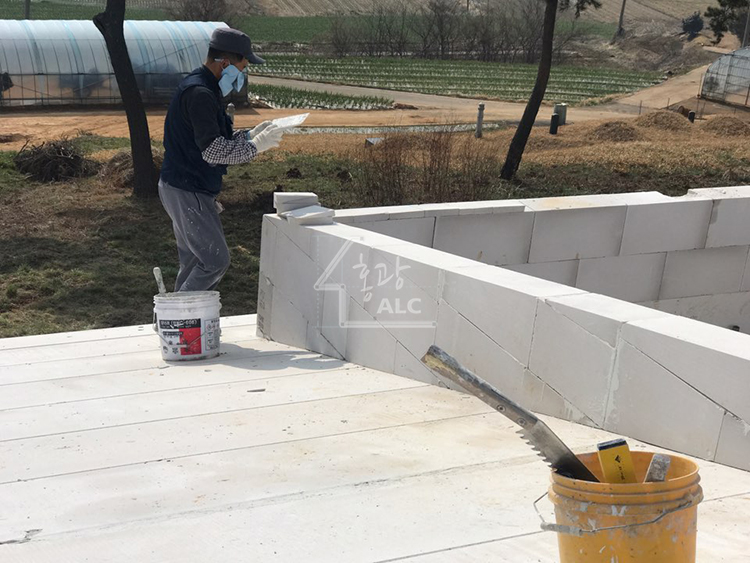

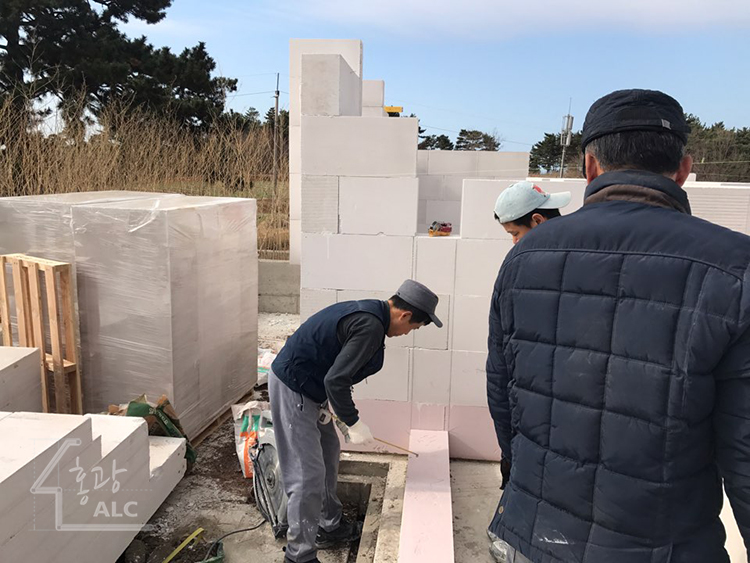

기초 수평 수직 체크 점검 정확히 하여 1단 조적시 수평수직 보완하며 쌓습니다. ALC주택 첫단은 ALC 발수 블럭으로 조적 합니다.뭐 홍수날 일은 없지만.. (또 모르는 일이기도하지요) 첫단 발수블럭조적은 이제 ALC주택의 기본사항이 됐습니다.

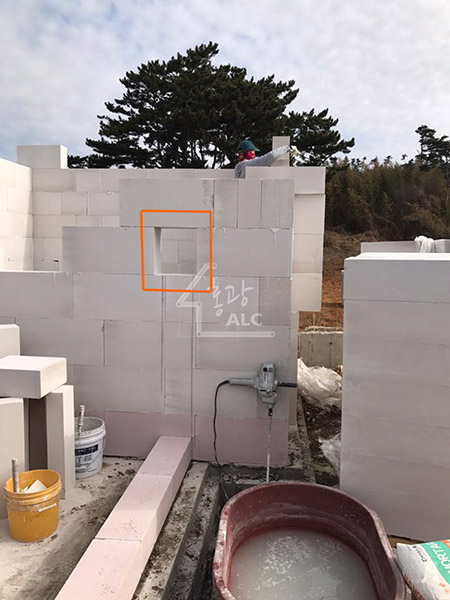

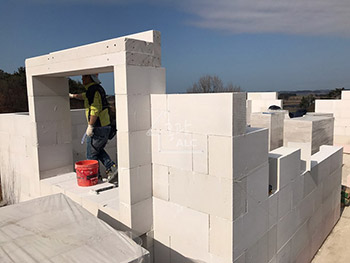

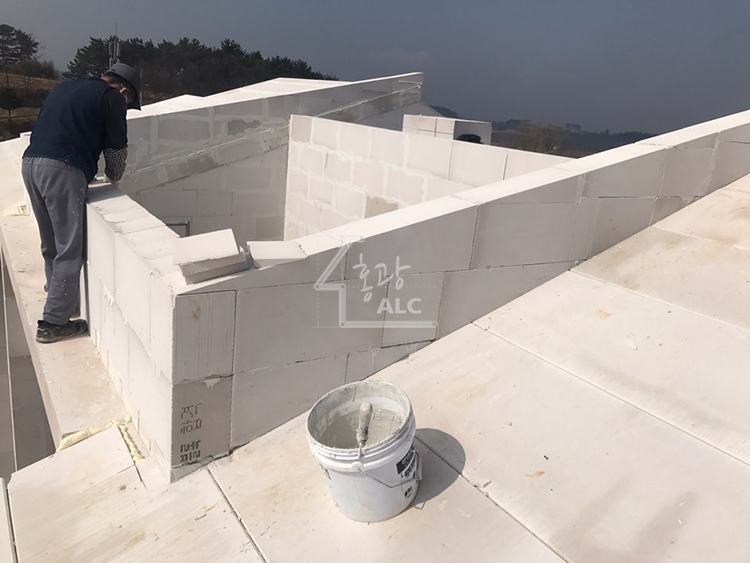

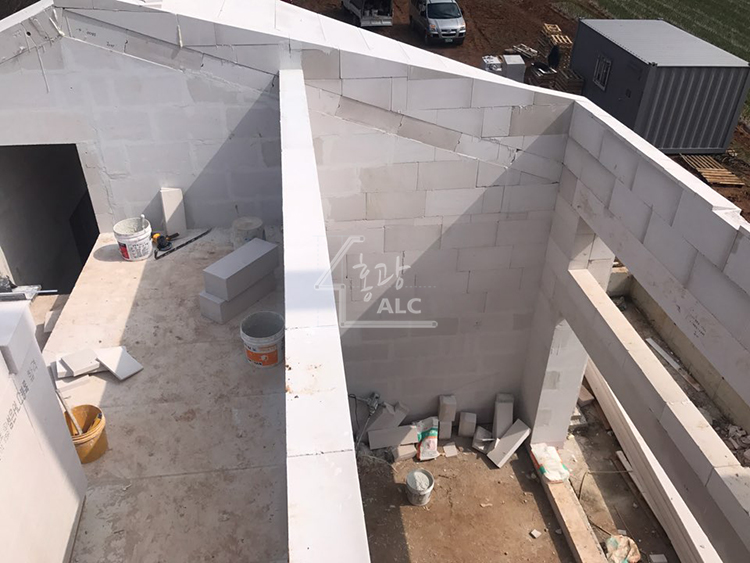

ALC 벽체 외벽에서 돌아 바로 내벽으로 들어가는부분과 교차하는 벽체 시공모습입니다. 오른쪽 사진에 빨간 박스는..벽체 교차부를 월타이를 이용한 단순 맛댄접합 시공방법이 아닌 물려쌓는 구조로 작업하는 모습입니다. ALC벽체가 구조적으로 하나로.. 일체화 되는.. 그래서 ALC주택전체가 구조적으로 물려서 완전히 하나의 벽체! ALC가 일체화된 하나의 주택! 게다가 친환경ALC주택!! 두둥~ 더욱 튼튼한 고품질 ALC주택으로 만드는겁니다.

52166e5655e77bab4079e69273178f28_1552028432_3619.jpg 52166e5655e77bab4079e69273178f28_1552028432_4202.jpg

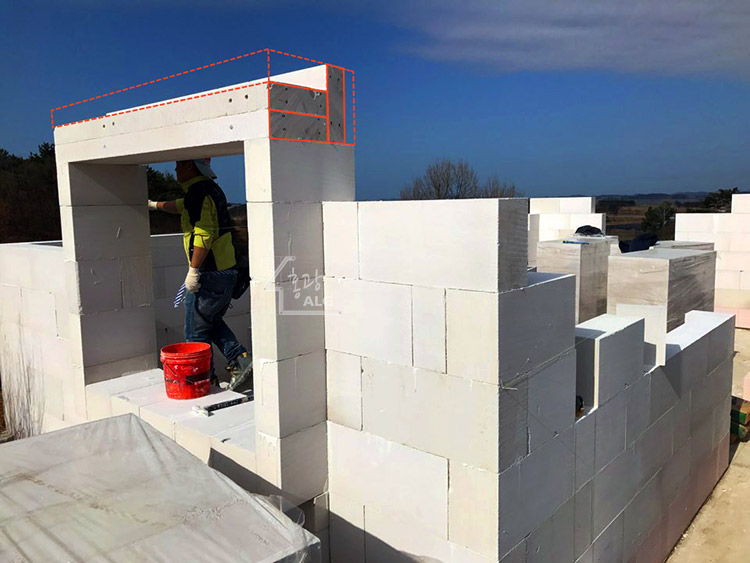

주택 전면 개구부 -창호부분 ALC블럭 벽체 조적 및 ALC 인방 설치 시공장면입니다.
자 이부분이요.. 창호는 돌출시켜 눈썹 으로서 겹쳐 뽑았습니다. 매우 정밀하게 작업하였습니다. 양쪽 옆 ALC외벽과 물려쌓기 구조로 작업하였구요.
빨강선은.. 스테인레스 보강철물이 여럿들어간 내력용 ALC인방으로서 보를 설치함에.. 저렇게 하중을 고려한 구조로서 다중으로 겹겹이 3중+2중 = 5중겹 멀티로 보설치 하였습니다. 1개의 ALC인방보 설치하는것에 비해 ALC인방 갯수만큼 보강철물이 더해지는것이니..몇배 더큰 하중도 견뎌내고 엄청 튼튼해지는겁니다. alc주택 혼자 집짓기 alc주택 직접짓기 하시는 분들.. 많이들 참고하세요!! 완존 다른 품질의 친환경alc주택이 될 수 있답니다!!

국내유일 27년차 ALC 주택 전문가 ALC블록 조적 베테랑 기술자를 보유한 Professional ALC Housing h빔형강추가 alc주택 전문가팀 홍광alc시공입니다. 사진 시공인께서는 26년차 alc 시공 전문 경력자이신데요.. 다시 전성기를 맞고계십니다. 그동안 수많은 건설사와 건축사 건축주님께 수천의 많은 Call 을 받으셨던 분이십니다. 한동안 암등으로 건강이 매우 나빠졌었는데요.. 기적적으로 회복하시어 지금은 일반인보다 더 건강한 모습으로.. 이렇게 난공사의 alc주택 조적 작업의 리더로서 시공을 주도하고 계십니다.

이렇게 복잡 다단한 난해한 난공사 alc 주택 설계를 전부 구현해냅니다. 1992년부터 대형건설사 하도급으로 시작하여 작고 큰 수천 수만건의 전문 친환경alc주택 시공 경력속에서의
성실히 정직히 최고 품질의 튼튼한 alc 주택 시공을 제공하고..고객만족을 최우선으로하며 도전과 실험속에 단련되어 축적된 alc 주택 시공 경력 기술력이 받쳐주기때문입니다.

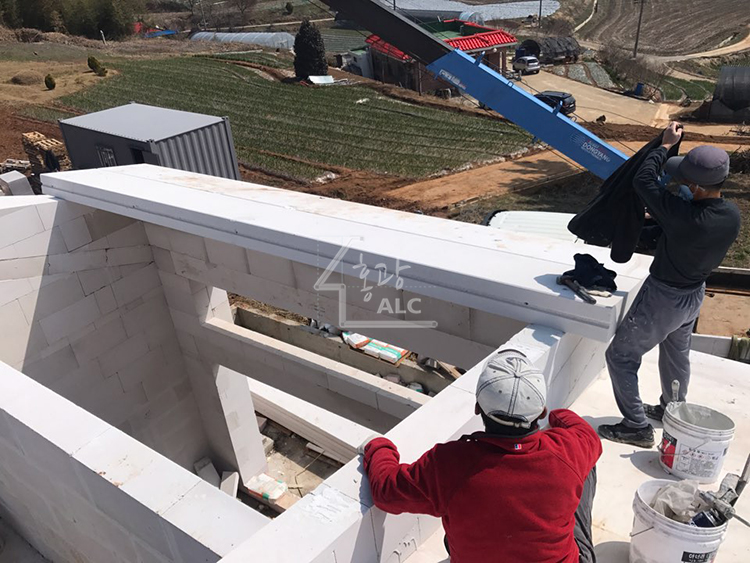

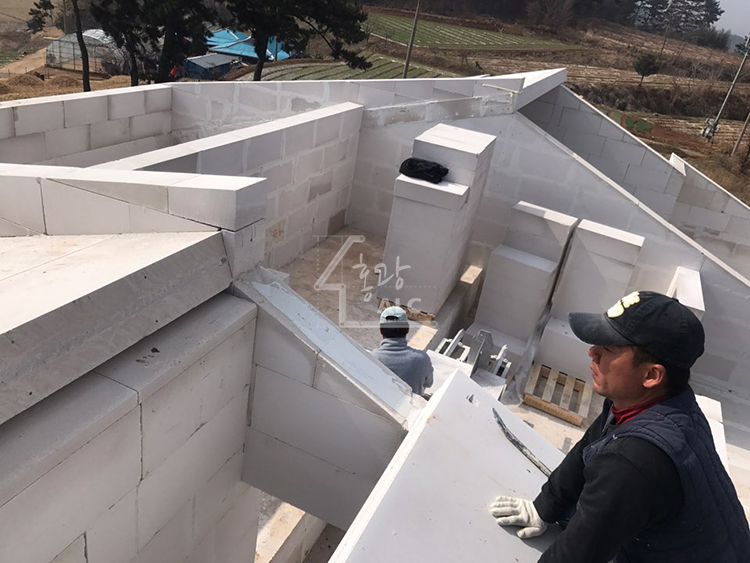

alc 지붕 패널을 얹고 있습니다. ALC 패널 규격 두께는 200T입니다. 역시 스테인레스 보강철물(철근)이 들어간 내력용 주택 지붕용 alc 판넬 입니다. 조립이 용이하도록 한쪽에는 음각, 다른한쪽은 양각으로 돌출되어 생산됩니다.

구조계산되어 최적정 길이로서 25톤 트럭 및 지게차 하중실험을 통과한 엄청난 하중을 견뎌내는 alc panel 입니다.

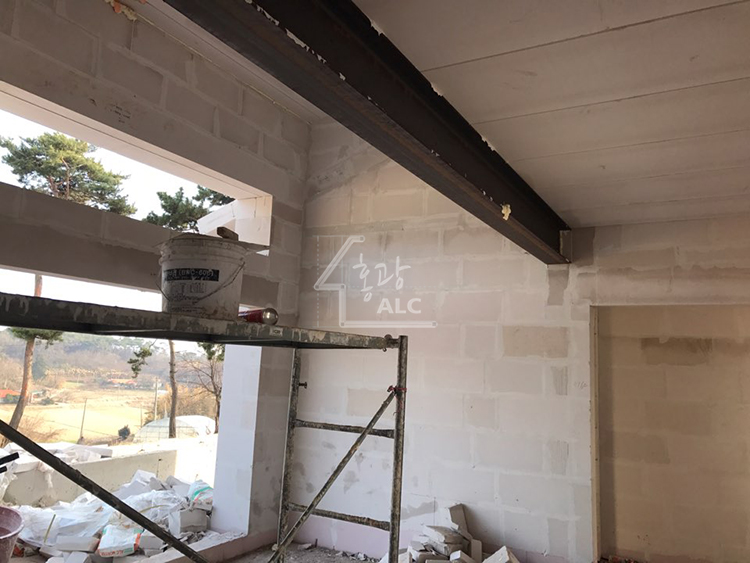

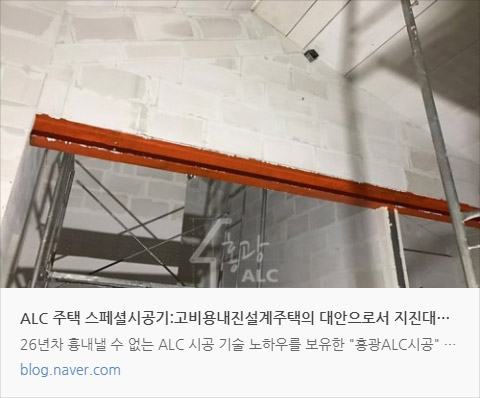

자 드디어 H빔 철골로 인방 설치한 모습입니다. 거실쪽 개방된 부분에 골조내력벽 역할을하는 ALC 벽체가 없어 보설치를 해야하는데요..
좀더 ALC주택의 하중을 받쳐 더욱 튼튼하게 하기위한 철골조 보강 시공방법 입니다. ALC주택 스페셜 시공기와 봉담 주택 2-1편, 2-2편
ALC시공기를 참고하십시요.


저희 "홍광ALC시공"의 친환경ALC주택 시공 경력과 현지의 실제 체험에서 만들어진.. 일본과 중국의 내진설계의 장점만을 뽑아 모은..혼합 MIX 믹스한 지진 보강 기술 을 보유하고 있는데요.. H빔, LEB경량철골, 사각철골 을 매우 효과적 골조로추가 작업하는것입니다.
오랫동안 많은 ALC주택을 이 공법으로 지어왔고 ALC주택의 단점인 균열, 횡력등.. 뛰어난 효과를 보고 있습니다. 꽤 가성비가 높답니다. alc주택으로서의 수명, 강도, 지진내진 보강, 유지보수적 측면에서의 품질과 퀄리티가 높아.. 리티에 비하면 사실상, 업계 alc 주택 시공 최저가!! 라 말씀드를수도 있습니다. 내진설계에 비해 부담없이 매우 저렴한 건축비용, 추가비용 으로 좀더 고품질의.. 좀더 고강도의 튼튼하고 더욱 수명이 긴 ALC주택을 지을 수 있답니다.

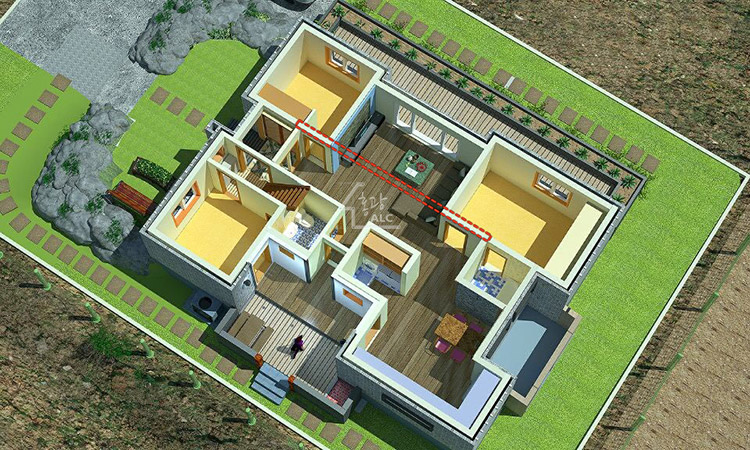

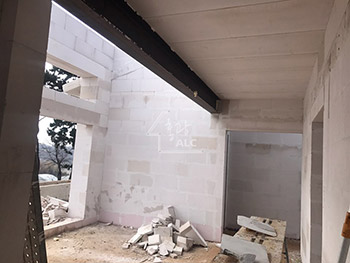

ALC주택 1층 3D 평면도 입니다. 빨간 점선 위치가 바로 H빔 형강으로 보를 설치하여 보강한 곳 입니다.52166e5655e77bab4079e69273178f28_1552026828_8632.jpg 52166e5655e77bab4079e69273178f28_1552026828_9201.jpg

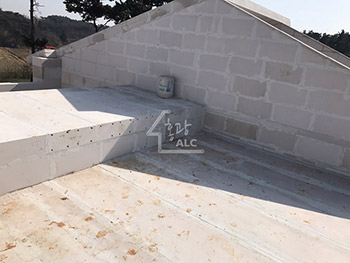

H빔 추가 보설치한 모습 추가 사진입니다. H빔 주택은 h빔 형강으로 골조만들어.. 철근콘크리트 혼합하여 짓는 경우가 대부분이죠..52166e5655e77bab4079e69273178f28_1552026828_9706.jpg 52166e5655e77bab4079e69273178f28_1552026828_6795.jpg

패널두장에.. 4톤이상의 하중을 지탱 하기 위하여.. 고려하여 고야쌓기 작업을 매우 정밀하고 튼튼하게 시공하였습니다. ALC시방서의허용오차범위 ±2㎜ 이내를 충족시킴은 물론이고 되도록 더욱 밀착하여 정밀시공 하고 있습니다. (식사량이 장난이 아니랍니다. 방구의 추진력으로 걷기도합니다..-..-)


또한 다락방 개구부도 보강철근이 들어간 내력용 alc 인방 설치를 하여 하중을 좀더 지탱하도록 하였습니다.
상당히 진행되어.. 주택의 모습이 되어가네요.

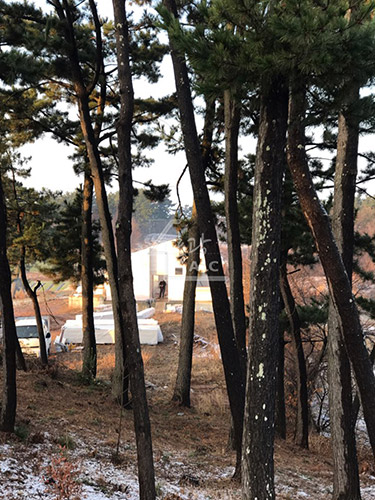

쭉쭉 뻗은 줄기가 곧은 소나무가 시원 시원하네요!! 그뒤로 보이는.. 친환경ALC주택의 모습으로.. 아름답습니다. 이쁜 내새끼

52166e5655e77bab4079e69273178f28_1552027119_7016.jpg 52166e5655e77bab4079e69273178f28_1552027119_754.jpg

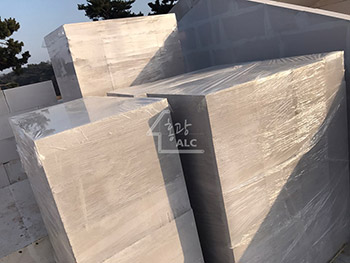

충북 음성 성은 ALC 블록 공장에서 어제 생산 마치고 오늘 새벽 트럭으로 운송되어온 완전 새삥 ALC 블럭들입니다. 이전에는 얇은 비닐 - 랩으로 감겨져 왔었으나.. 대략 1년 전부터 두꺼운 재질이 다르게 개선되어 포장이 바뀌었답니다. 목제 파레트도 든든히 결속되어 신경써서 해주시네요. 감사합니다.

성은 ALC 블럭등 ALC자재는 품질로서 많이들 인정하고 계십니다. 저희도 마찬가지고요.. 수많은 ALC시공에서 체감적으로 느끼는것이 그러합니다. 저희가 성은ALC 2016년, 2017년 결산 ALC블록 alc인방 alc판넬 자재 구입 및 h빔 혼합 ALC 주택 등 시공.. ALC구입 시공 1등 ALC 블럭전문시공, alc주택 전문 시공 왕!!! alc king!!! 좀더 홍보도 해드리고 있습니다. 2019년도 기대하십시요.

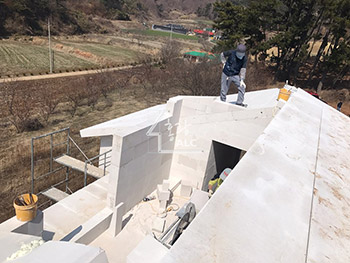

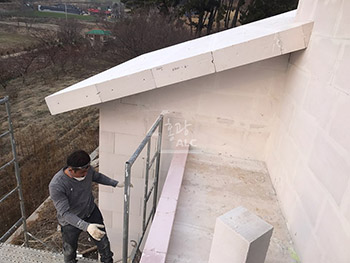

지붕용 alc 판넬 지붕 조립, 설치중입니다.


지붕 ALC판넬과 벽체가 일체화, 하나되도록 우레탄본드 접착과 함께 이렇게 엄청난 길이의 alc 전용 대못을 박아 벽체와 하나되기 더욱 견고하게 고정 되도록합니다.

52166e5655e77bab4079e69273178f28_1552027220_6976.jpg 52166e5655e77bab4079e69273178f28_1552027220_754.jpg

52166e5655e77bab4079e69273178f28_1552027220_8063.jpg 52166e5655e77bab4079e69273178f28_1552027220_8639.jpg

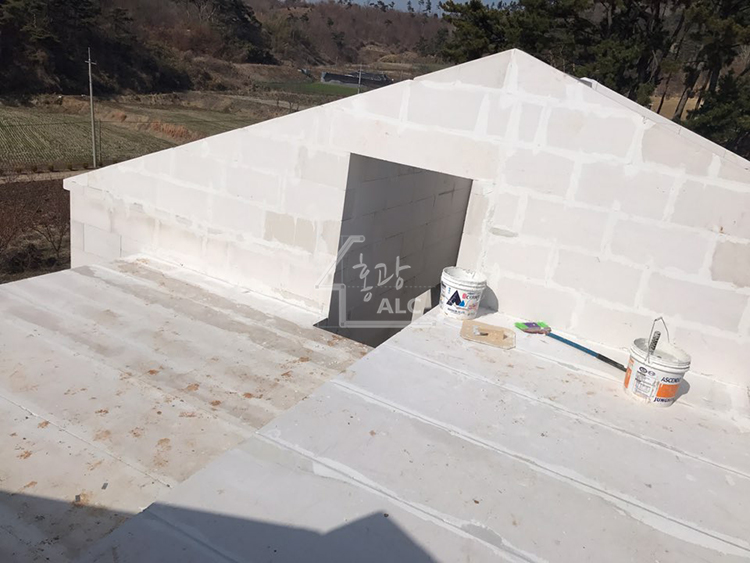

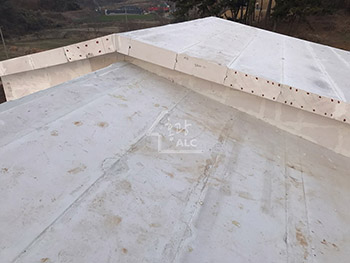

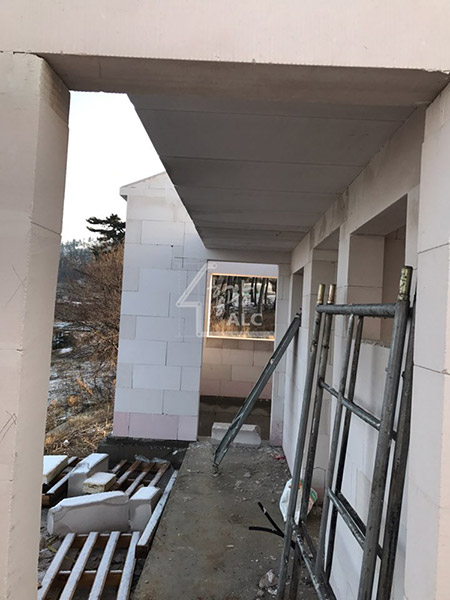

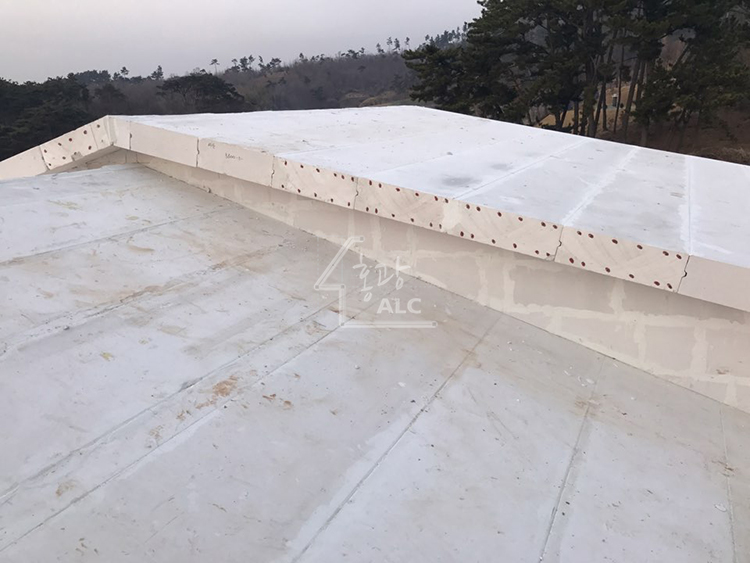

멋지죠? 아주 깔끔한것이.. 만족스럽게 시공된.. 정밀시공한 ALC패널 PANNEL 지붕의 모습입니다.

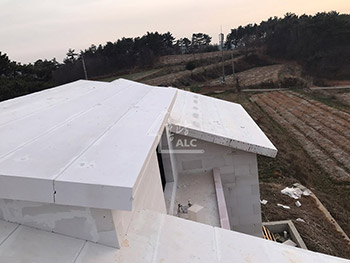

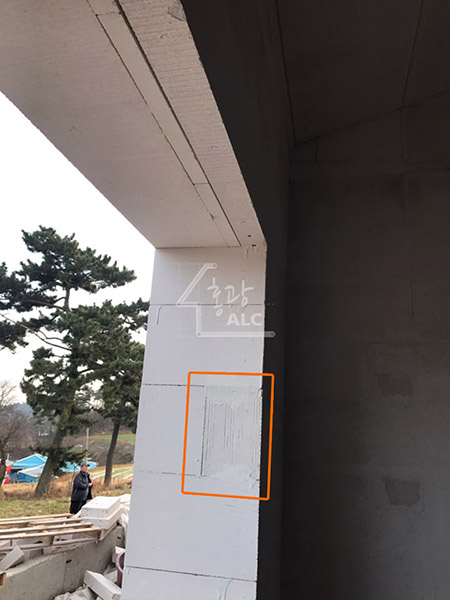

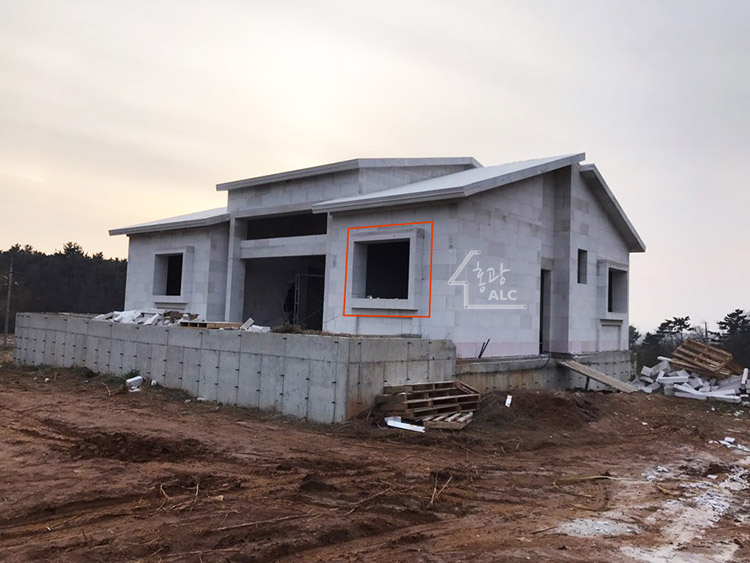

친환경alc주택의 테라스 반대쪽 전면 쪽입니다. 가운데 넓찍히 개구부 - 세로 창호를 내었습니다. 양쪽 창호도 가운데와 같은 높이였는데.. alc시공현장에서 설계변경되었습니다. alc블록벽체 모든 교차부를 엇물려쌓는 구조로 매우 튼튼하게 시공 하였습니다.

창호 돌출부분들.. 이렇게 양옆 교차부 벽체와 구조적으로 하나되게 엇물리도록 작업한것입니다.

52166e5655e77bab4079e69273178f28_1552027325_7111.jpg 52166e5655e77bab4079e69273178f28_1552027325_7612.jpg

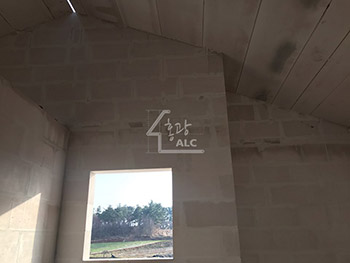

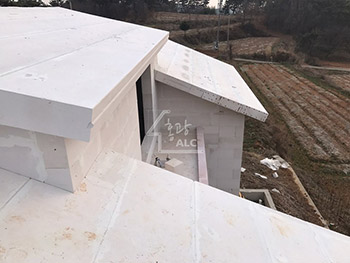

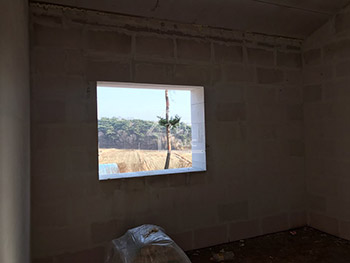

깔끔히 꼼꼼히 작업된 alc 주택 패널 지붕

52166e5655e77bab4079e69273178f28_1552027399_8347.jpg 52166e5655e77bab4079e69273178f28_1552027399_8847.jpg

52166e5655e77bab4079e69273178f28_1552027409_806.jpg52166e5655e77bab4079e69273178f28_1552027409_8562.jpg 52166e5655e77bab4079e69273178f28_1552027409_9052.jpg
일액형 폴리우레탄폼 강력 접착제로 alc 주택 판넬 지붕 접착 한것이 삐져나왔네요.

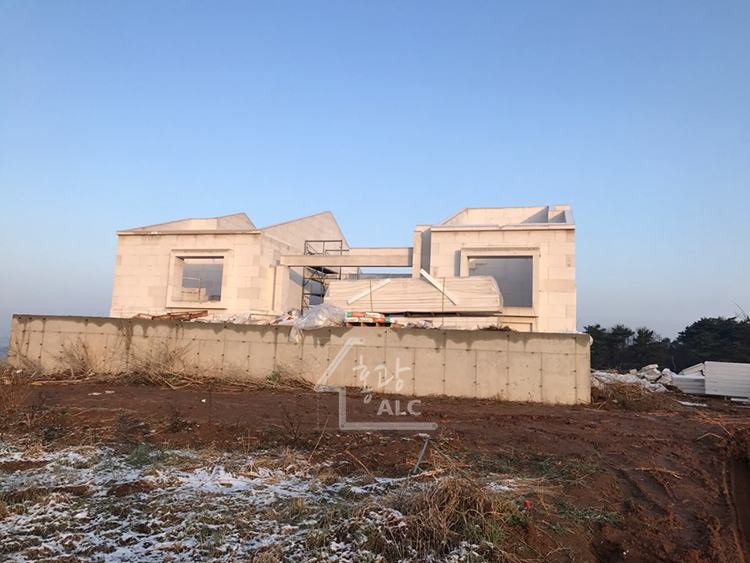

alc 블럭 주택 시공 상당히 진도나간 모습입니다.

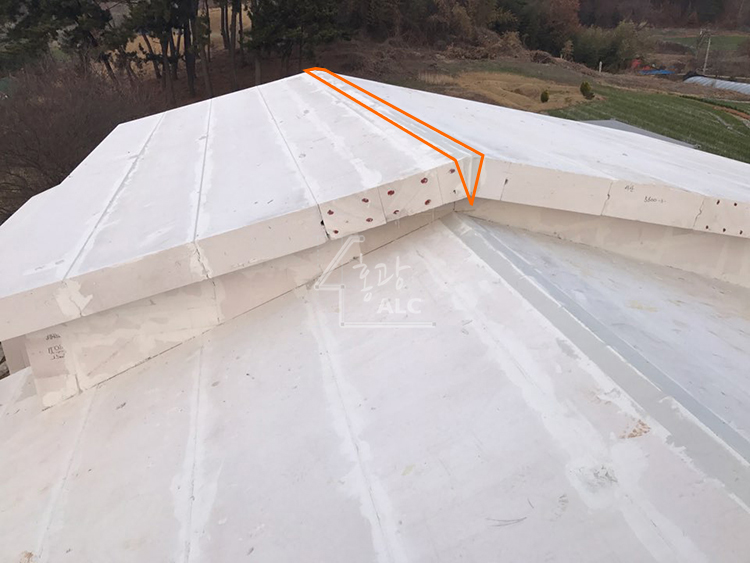

내력 alc판넬 alc주택 지붕 설치 (용상부) 용마루 작업 사진입니다.
미세한 alc 가공 절단력이 요구되는 공정입니다. 국내유일 27년차 전문 alc 주택 시공 경력의 홍광 alc 블럭 전문 시공팀에겐 껌입니다.

alc 주택 노가다의 또 하루가 저무네요.

52166e5655e77bab4079e69273178f28_1552027512_1156.jpg 52166e5655e77bab4079e69273178f28_1552027512_1669.jpg

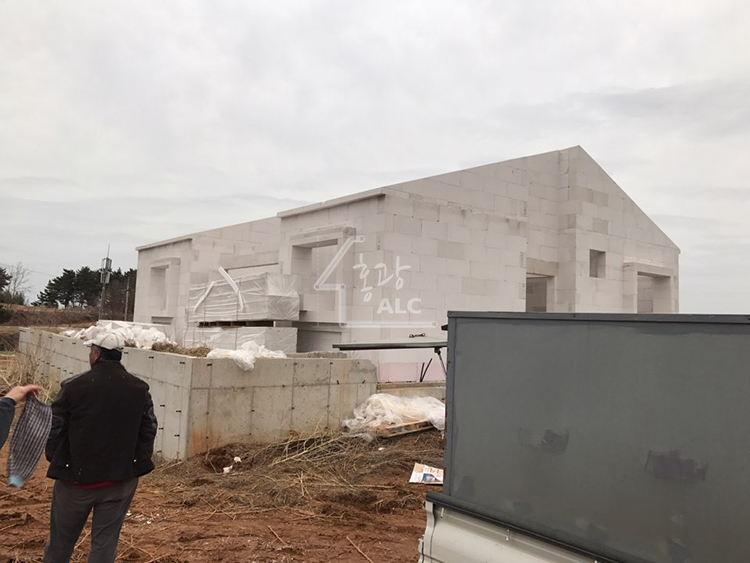

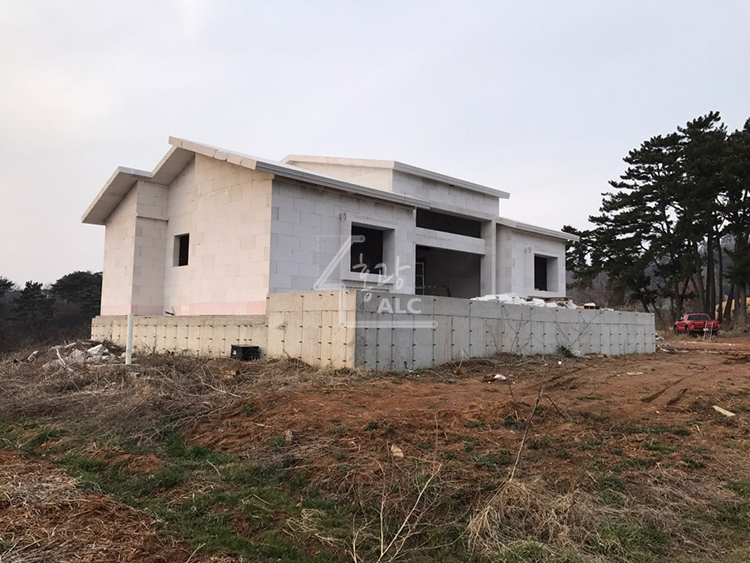

ALC 지붕 판넬 하나만 남겨놓은 ALC주택 사진입니다. 전체적으로 ALC 블럭등 최대한 손상없이 ALC시공하여 각이 살아있습니다. 또한 최대한 밀착하여 별구멍 공기구멍하나 없도록.. 정밀하고 튼튼하게, 균열, 크랙 금 조금도..안가게.. 완벽히!! 단열효과 높도록 잘되도록!! 최선을 다하여ALC 전원 주택 시공을 마치었습니다.

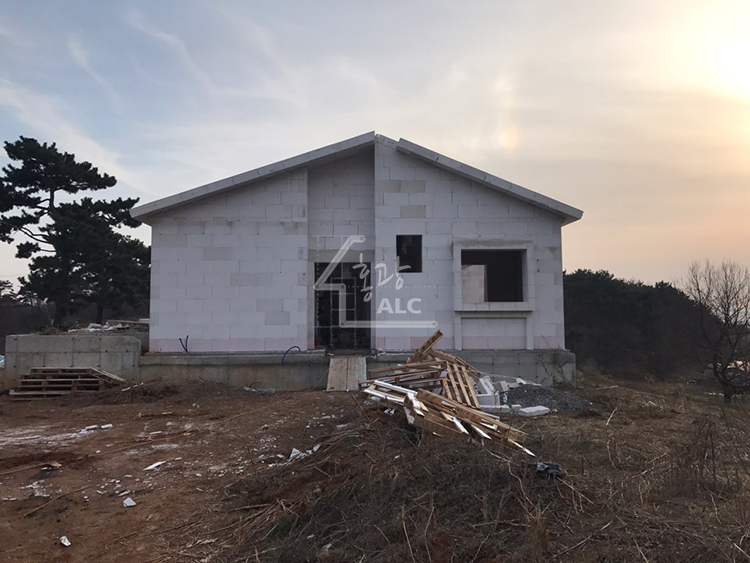

거의 완성된 고강도 보강 공법 alc정밀시공!! alc 주택 집짓기 사진입니다. 그러고 보니 바빠서.. ALC 주택 시공 동영상을 못찍어 올렸네요.
드디어!! ALC 주택 반축공사 99% 완성된 모습입니다!!

-------------------------------------------------------

[ H빔사용한 본 ALC주택공사현장 근처의 다른.. ALC 블록 주택 후기 입니다.]

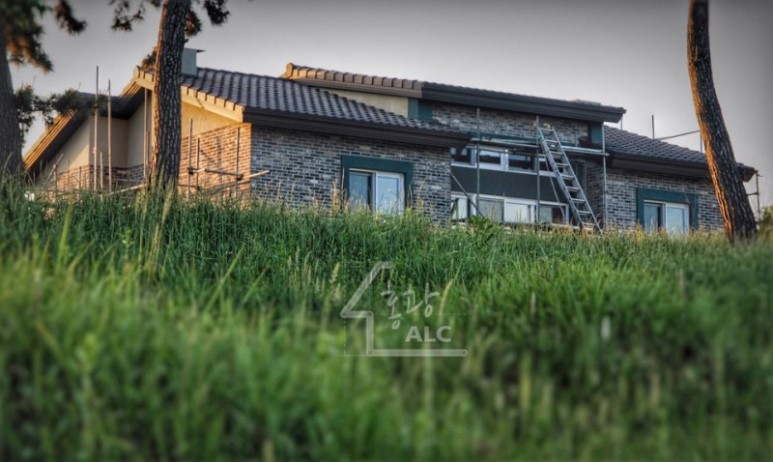

본주택공사의 ALC주택시공을 마치고 충남 근처의 다른 ALC주택반축공사를 진행중입니다. 본 주택의 시공을 먼저했는데요.. 사진을 찍지 못 해.. ALC주택 시공기는 올리질 못했네요. 지나가다가사진을 찍어 ALC주택 사진으로 후기를 올립니다. 실제 준공이 까가워진 모습의 ALC주택입니다. 외벽 마감중인데요.. 타일로 마감 시공중입니다.

이쁘죠잉~^^

H빔주택,
ALC주택시공기를
읽어주셔서
감사합니다.^^
