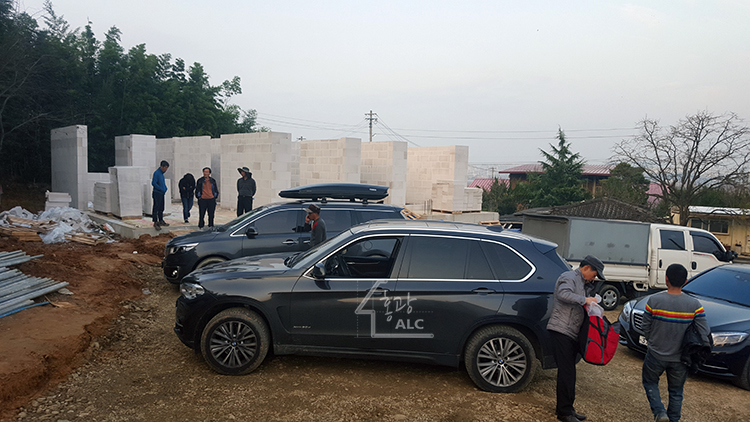

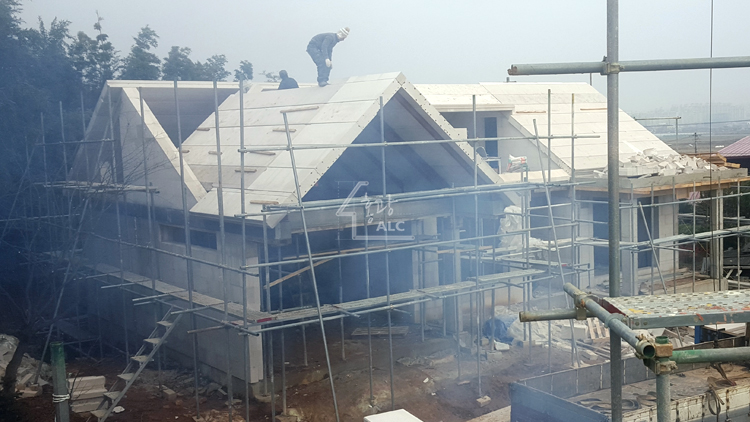

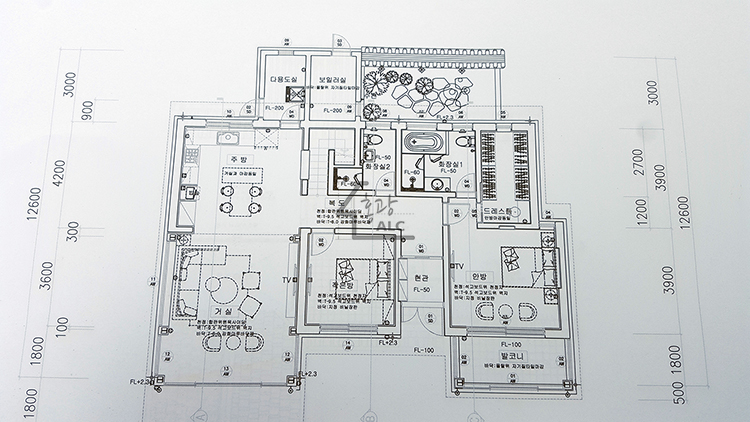

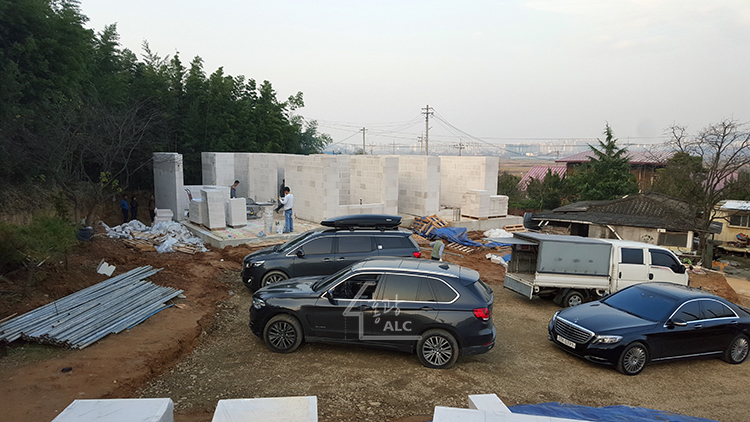

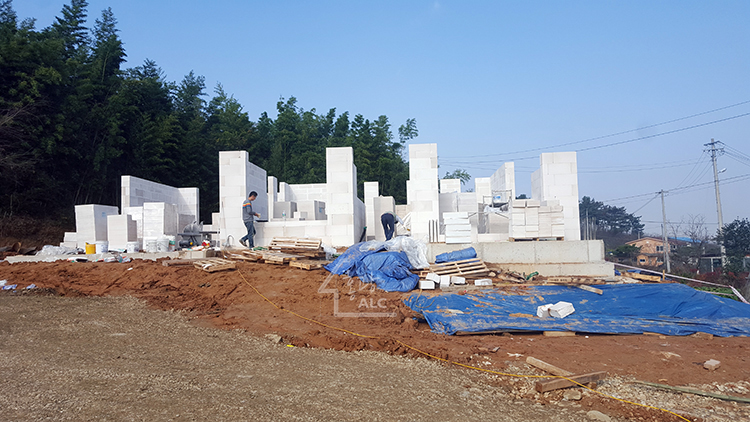

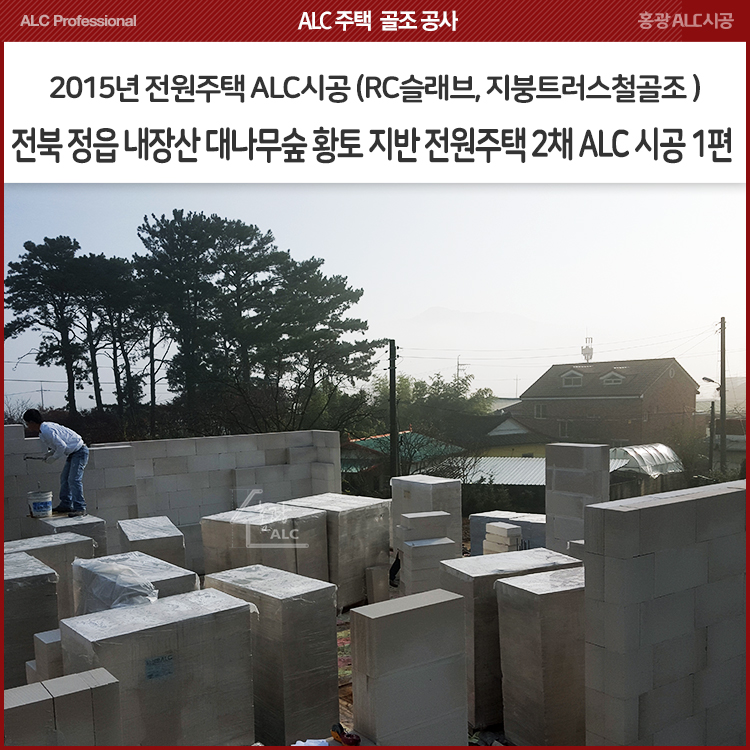

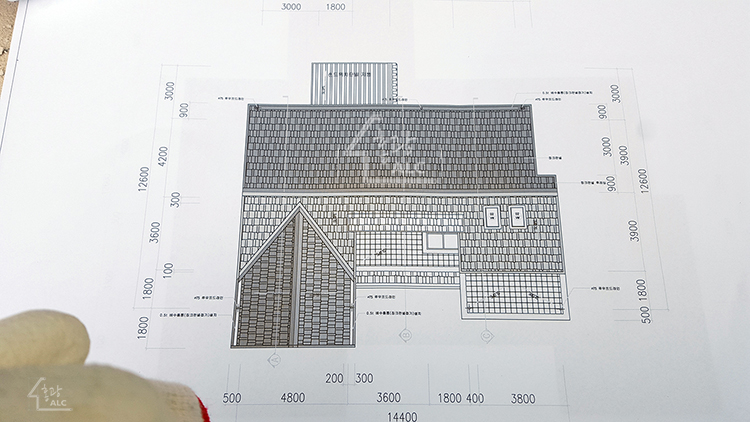

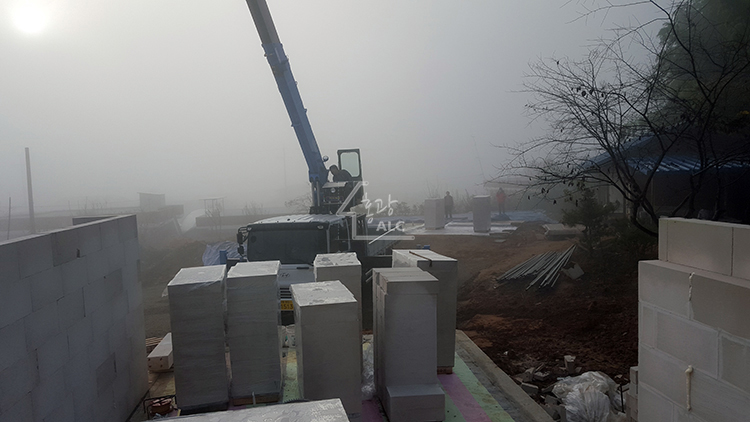

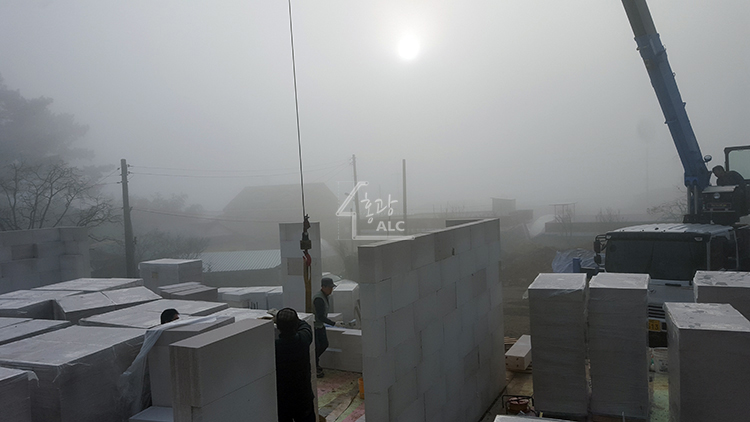

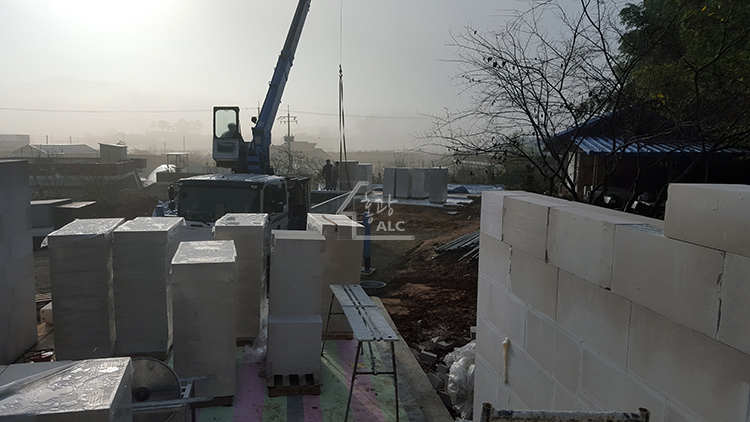

전북 정읍 내장산로 부근, 대나무숲 옆 전원주택 2채 ALC 골조 공사 착공에 들어간 현장사진들입니다. 위의 사진은 2채중 지붕 일부를 경량 철골 구조 보강하여 ALC패널 지붕 설치한 주택입니다. 아래는 이 주택의 설계도면 몇개 입니다. 참고하시라고 올려드립니다.

본래 주택 설계에는 왼쪽 앞쪽의 지붕이 그냥 지붕용 ALC패널 시공하는것이었는데요. 공사현장에서 건축주님께서 문의하셔서 저희 홍광ALC시공팀 대표님과 상의 후 현장에서 바로 경량 철골 보강 하는것으로 결정을 내린 사례입니다. 지붕 ALC패널 안쪽으로 철골 구조가 들어갔습니다.

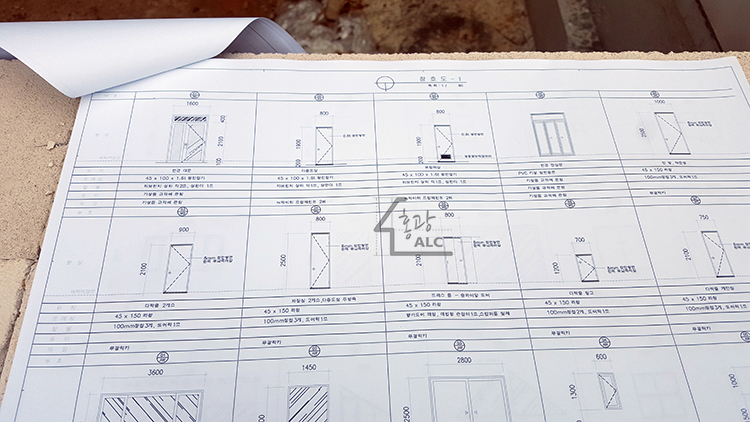

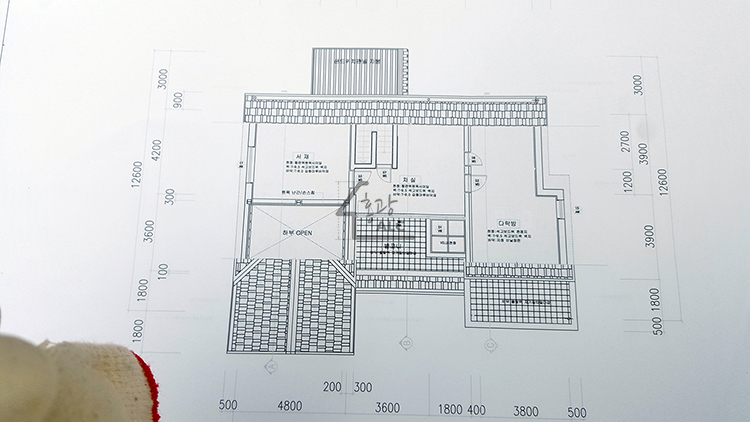

도면 참고하시라고 올려드립니다.

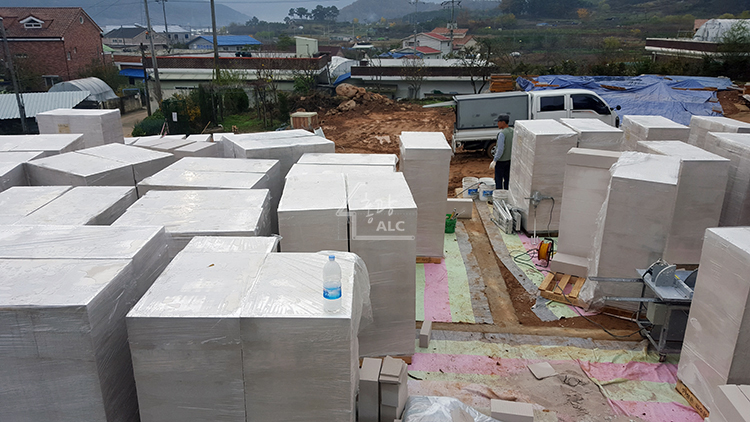

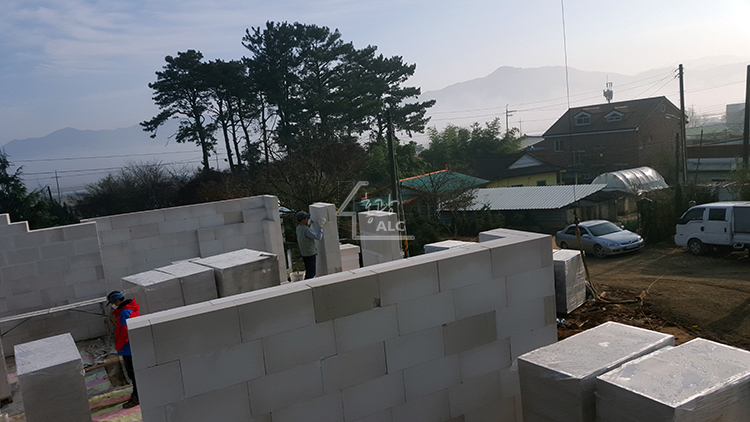

전라남도 전원주택 2채 동시 ALC골조 공사한 실적·사례입니다. 전원주택 45평 1채는 철근배근한 콘크리트 기둥 타설.

ALC 주택 건축비는 건축·시공의 내역에 따라 달라지고 차이가 납니다. 물론 콘크리트주택 보다는 평당 가격이 저렴합니다.

골조를 H빔으로 갈경우도 있겠고, 철근콘크리트로 한뒤 ALC블럭을 조적할 수도 있겠고요. 단열재 종류도 상당히 많습니다. 외벽 마감재(아래사진참고)를 alc단점을 보완하여 장점을 발현하도록.. 쓰느냐 아니면 수지미장으로 깔끔하게 마무리하느냐.. 도 있겠고요.

alc는 이름 그대로 제품의 70~80%정도 미세 기공으로 이루어져 있으며 매우 가벼운 특성을 지니고 있습니다. 비중이 1일때 물에 뜨는데요.. 비중은 0.5~0.7정도 밖에 되지 않아 매우 가볍습니다. ALC의 장점인 단열성능으로 조적공사시 공간쌓기하여 단열재를 부착하는시공이 불필요하는등.. 공기 단축과 인건비를 최대한 절약할 수 있습니다.

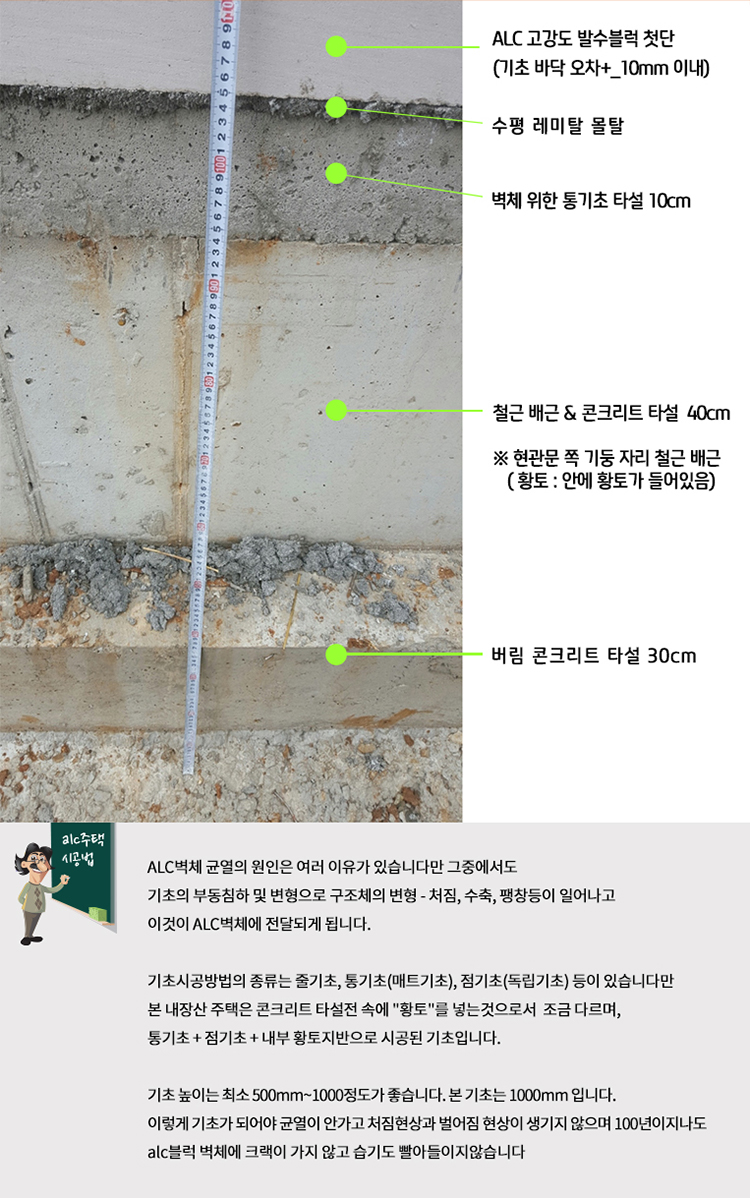

ALC 벽체 균열의 원인은 여러 이유가있습니다만 그중에서도

기초의 부동침하 및 변형으로 구조체의 변형 - 처짐, 수축, 팽창 등이 일어나고

이것이 ALC 벽체에 전달되게 됩니다.

기초 시공 방법의 종류는

1] 줄 기초

2] 통 기초 (매트 기초)

3] 점 기초 (독립 기초)

등이 있습니다만

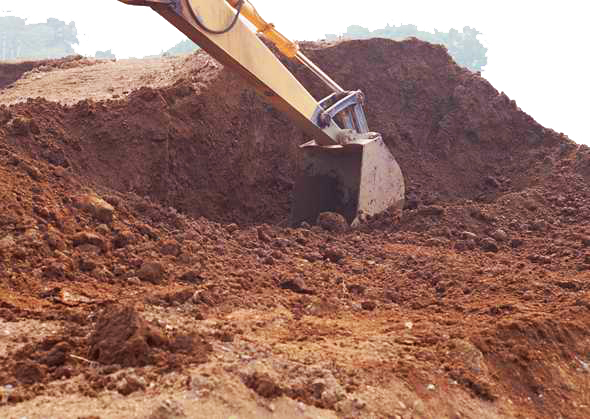

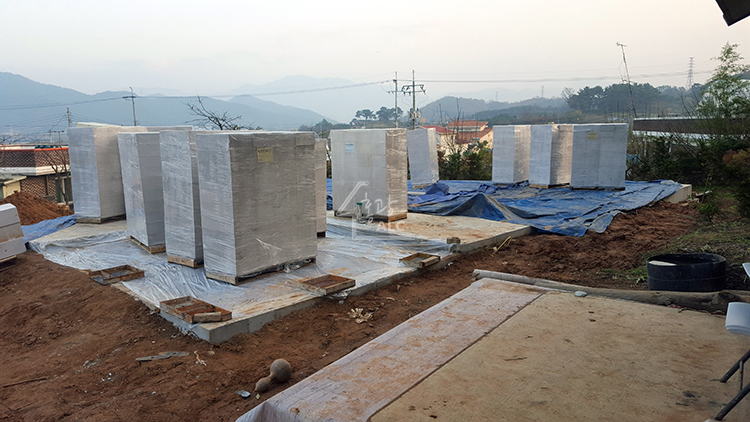

본 내장산 주택은 콘크리트 타설 전 속에 "황토"를 넣는 것으로서  조금 다르며,

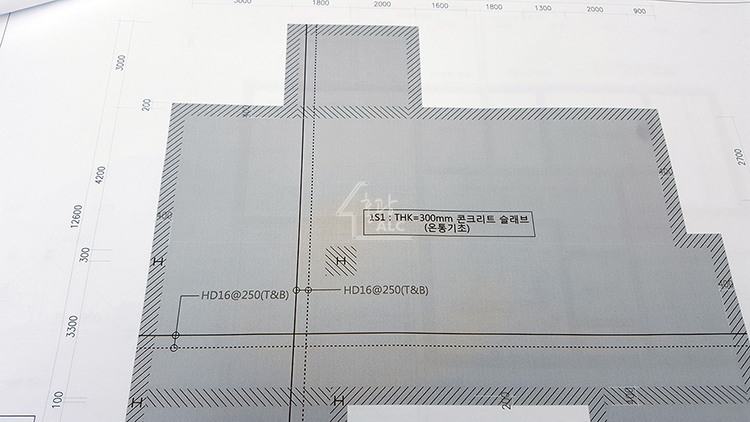

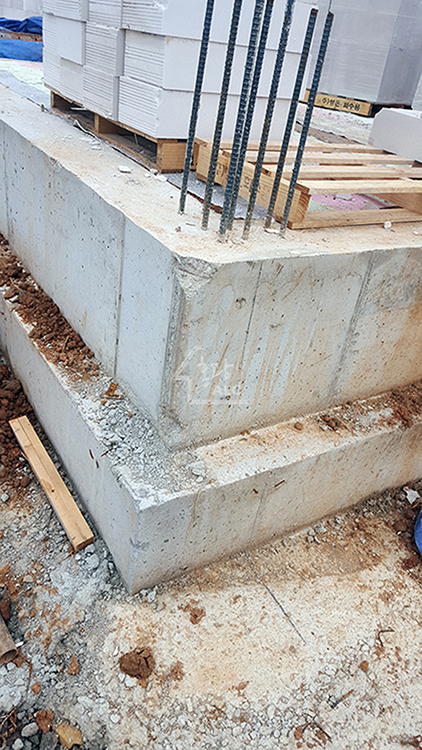

"통 기초 + 점 기초 + 내부 황토 지반"으로 시공된 기초입니다.

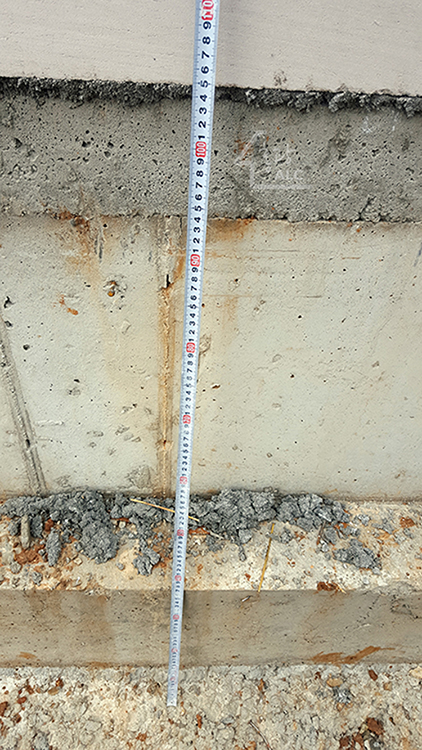

기초 높이는 최소 500mm~1000mm 정도가 좋습니다. 본 기초는 1000mm입니다.

이렇게 기초가 되어야 균열이 안 가고 처짐 현상과 벌어짐 현상이 생기지 않으며 100년이 지나도

alc 블럭 벽체에 크랙이 가지 않고 습기도 빨아들이지 않습니다.

[출처] ALC 주택 시공기 전북 황토 지반 전원주택 2채 ① : ALC 주택 건축을 위한 기초 작업|작성자 홍광ALC블럭전문시공

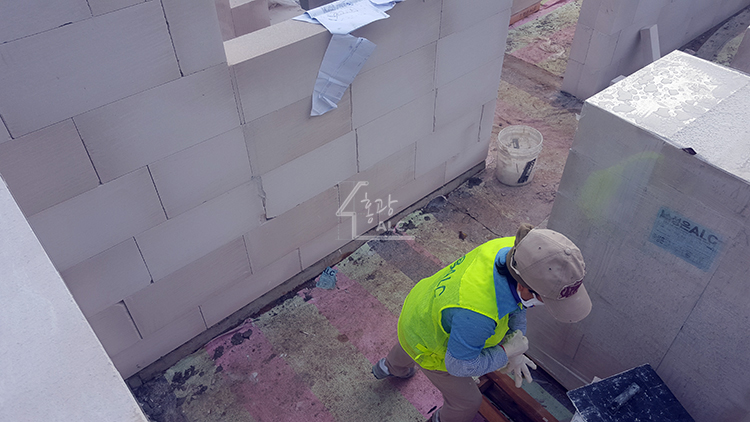

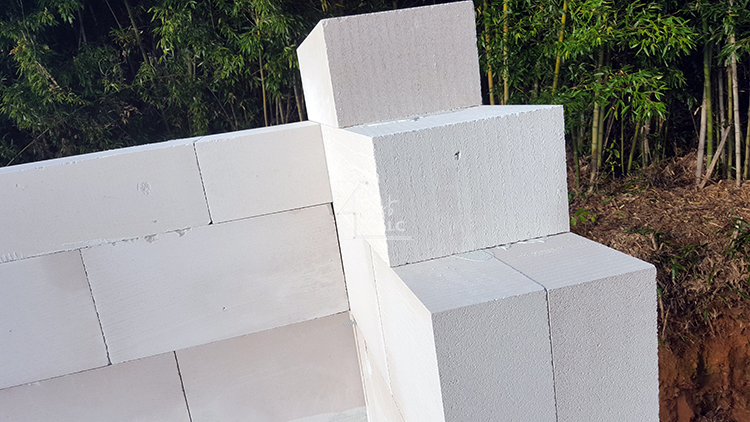

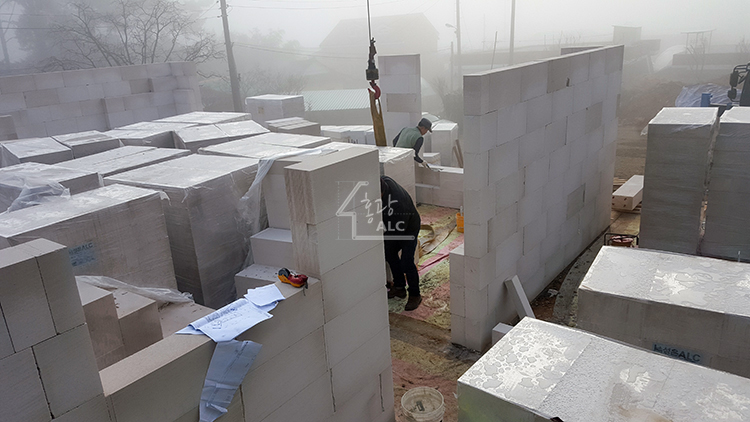

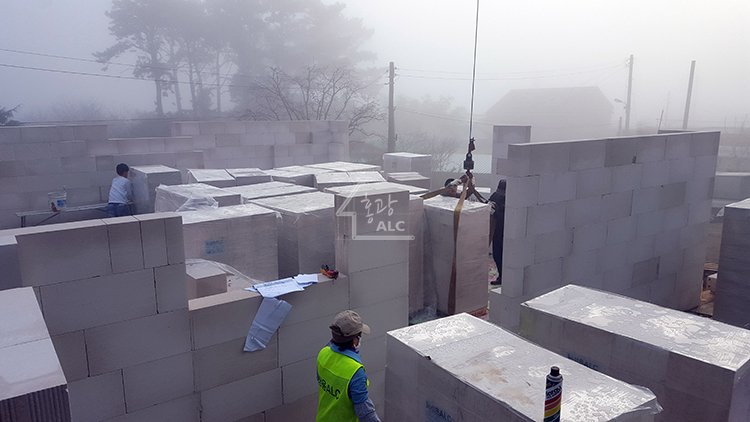

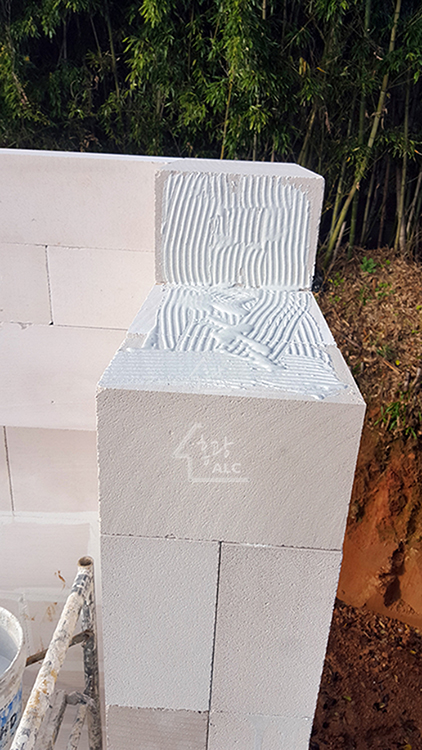

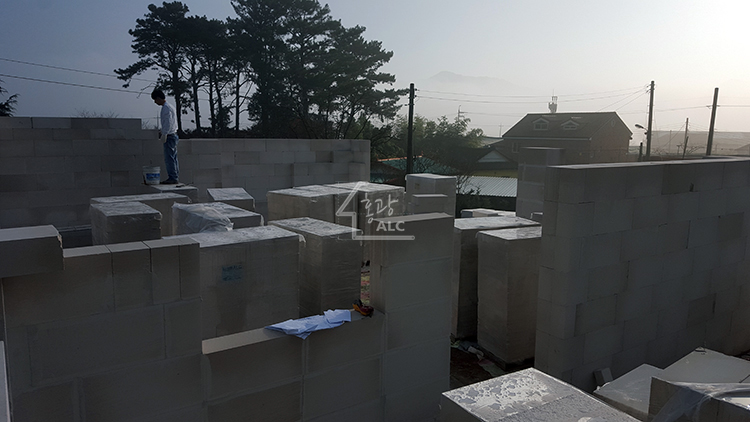

저희는 ALC블록 조적할 한단 전체에 레미탈 몰탈을 쭉 바르고 블럭을 쭉 한 번에 올려 조적하는 것이 아니라,  몰탈 한번 바르고 alc 블럭(블록)을 한 개씩 놓아 정확하게 수평 수직을 맞추고 또다시 한 개.. 이렇게 정확히 ALC 블럭 한 개씩 정확하게 최대한 밀착하여 조적합니다. 수평 수직 오차 최대한 줄여 정밀시공 하고 있습니다.

[ ALC 블럭 첫단 시공 체크 점검 사항 ]    ※ ALC 시공 노하우 필요하며 현장에 맞게 해야함

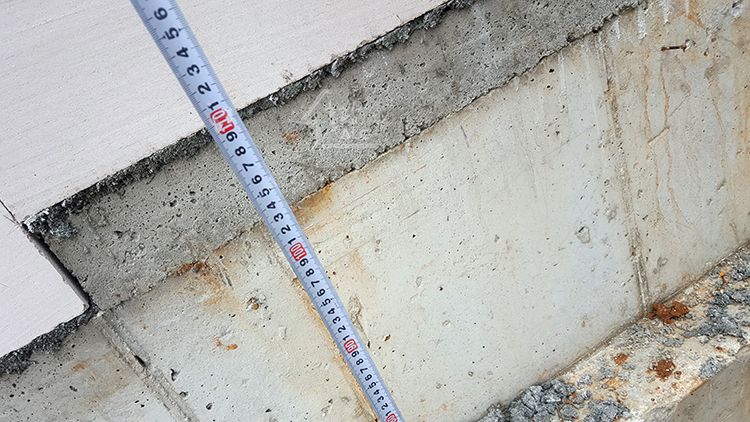

1]  반드시 기초의 수평 수직 레벨을 다시 측정합니다.

2]  레미탈 몰탈은 시공환경에 맞게 액체 방수제 (급결제 또는 완결제) 혼합하여 사용합니다.

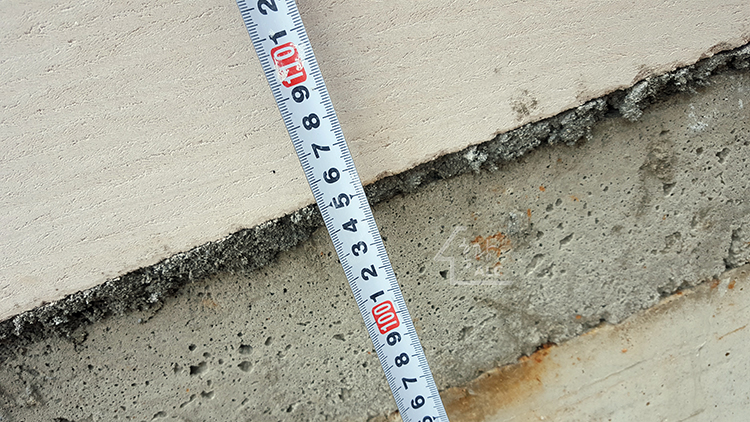

3]  첫 단 조적시 시멘트 레미탈 몰탈을 이용하여 수평을 최대한 정확히 맞추어 조적합니다. (오차 ±10mm 이내)

4]  기초의 높이가 너무 낮거나 수분의 침투가 우려되는 현장은 발수 블럭으로 시공합니다.

5]  한 블럭씩 정확시 수평 수직을 맞추고 몰탈을 충분히 사용하여 최대한 밀착 시공으로 조적합니다.

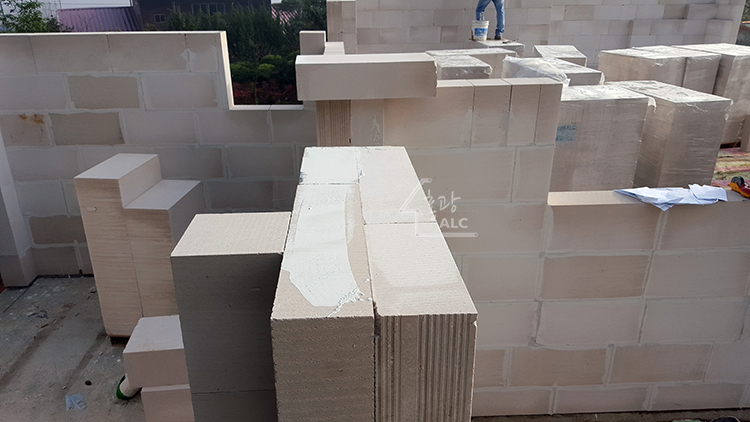

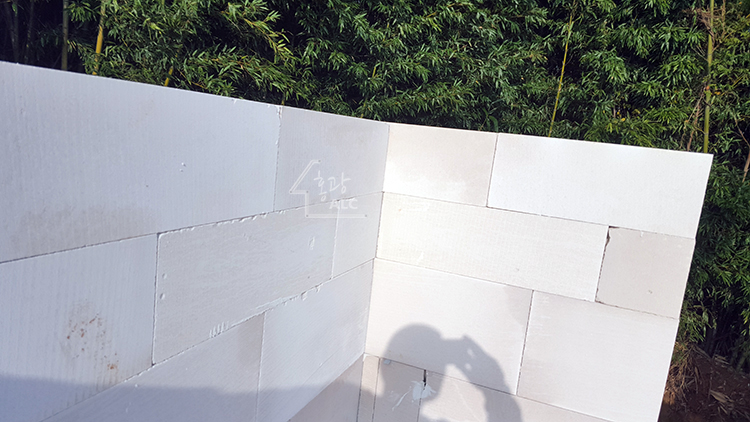

내벽 ALC블록 100mm + 100mm = 이중벽 200mm의 실내벽체입니다.
